Rola pompy i modulatora ABS w procesie odpowietrzania układu hamulcowego

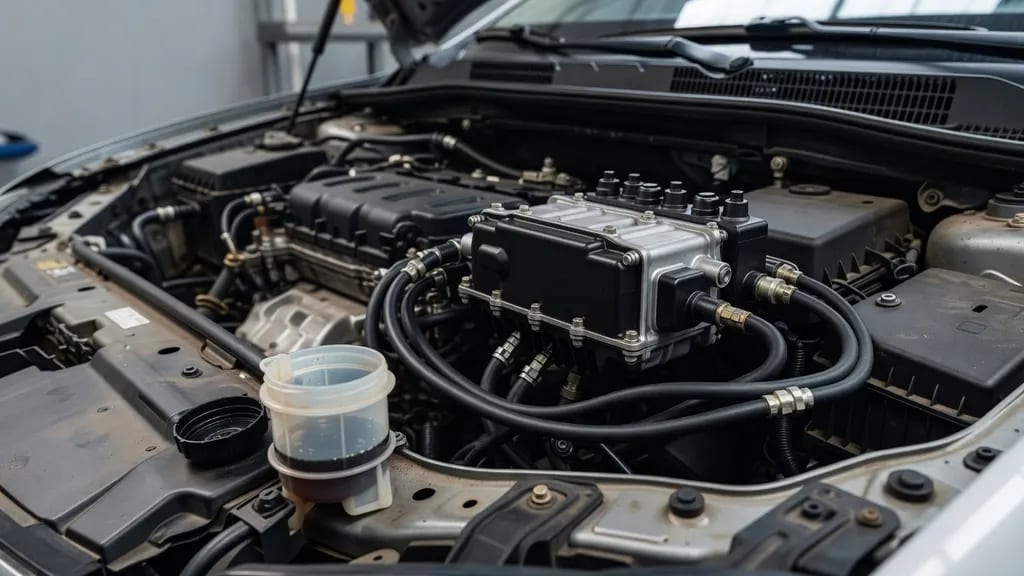

Pompa ABS i modulator (blok hydrauliczny z elektrozaworami) siedzą pomiędzy pompą główną a obwodami prowadzącymi do kół. W praktyce oznacza to dodatkowe kanały, komory i zawory, które w normalnej jeździe tylko dozują ciśnienie, a przy hamowaniu awaryjnym pulsują przepływem. Hydraulika nie jest już prostą linią: płyn przechodzi przez labirynt w bloku ABS, zanim trafi do zacisków lub cylinderków.
Powietrze trafia do modułu najczęściej po rozszczelnieniu układu: odkręceniu przewodu przy modulatorze, wymianie pompy ABS, wymianie przewodów sztywnych, zacisku, czasem po „wyssaniu” zbiorniczka do zera przy intensywnym odpowietrzaniu. Pęcherzyki mają tendencję do zatrzymywania się w najwyższych punktach i w kieszeniach zaworów. Zdarza się, że przy spokojnym, klasycznym odpowietrzaniu kół powietrze nie chce ruszyć z wnętrza bloku. I wtedy pedał nadal jest miękki, mimo że na odpowietrznikach nie widać bąbli.
Różnica względem auta bez ABS jest prosta: w układzie bez modulatora wystarcza przepływ przez zaciski i cylinderki, bo nie ma dodatkowych elementów, które „odcinają” kanały. W ABS część obwodów bywa hydraulicznie izolowana przez zawory w położeniu spoczynkowym, więc płyn omija fragmenty bloku lub nie przepłukuje ich skutecznie przy samym pompowaniu pedałem.
Do odpowietrzania samej pompy/modulatora wraca się najczęściej po większych pracach: wymianie modułu, rozpinaniu przewodów bezpośrednio na bloku, wymianie płynu po dopuszczeniu do zapowietrzenia od strony zbiorniczka. W warsztacie to klasyka po naprawach, gdy auto hamuje, ale pedał ma wyraźny skok jałowy
Objawy zapowietrzenia powiązane z modułem ABS oraz wstępna diagnostyka
Najbardziej typowy sygnał to pedał hamulca, który robi się „gąbczasty” i ma dłuższy skok. Czasem po kilku szybkich naciśnięciach twardnieje, a po chwili postoju znów opada głębiej. W praktyce po naprawie wielu kierowców opisuje to tak samo: pierwsze hamowanie jest słabe, drugie lepsze, trzecie już „prawie normalne”. To nie jest dobry znak.
Drugim tropem bywa subiektywna asymetria hamowania. Auto może lekko ściągać przy pierwszym mocniejszym hamowaniu, a potem wrażenie znika. W układach krzyżowych (przód-tył na skos) zapowietrzenie jednego obwodu potrafi dać bardzo nierówne czucie hamulca, mimo że klocki i tarcze są w porządku.
Kontrolka ABS lub ESP komplikuje ocenę. Błąd układu może zablokować część funkcji sterownika i uniemożliwić testy elementów wykonawczych, ale sam w sobie nie tłumaczy miękkiego pedału. Zdarza się też odwrotnie: brak kontrolek nie oznacza, że w bloku nie ma pęcherzyków.
Warto oddzielić zapowietrzenie od problemów mechanicznych i nieszczelności. Wyciek płynu, zapocone połączenia przy przewodach, mokry odpowietrznik albo sparciały przewód elastyczny potrafią dać identyczne wrażenie „miękkości”. Jeśli pedał zapada się powoli przy stałym nacisku, na liście podejrzanych jest też pompa główna. Serwo hamulcowe z kolei zmienia siłę potrzebną do hamowania, ale nie robi bąbli w płynie.
Warunki techniczne i ryzyka związane z odpowietrzaniem pompy ABS
Płyn hamulcowy ma tu znaczenie większe niż przy rutynowej wymianie. Ma być świeży, czysty i zgodny ze specyfikacją auta (najczęściej DOT 4, czasem DOT 4 LV, rzadziej DOT 5.1). Płyn chłonie wodę, więc otwarta butelka z garażu nie jest dobrym materiałem do pracy przy modulatorze, gdzie liczy się stabilny przepływ i brak piany.
Poziom w zbiorniczku musi być pilnowany bez przerw. Jeśli w trakcie odpowietrzania zbiorniczek zejdzie zbyt nisko, układ zaciąga powietrze i problem wraca na starcie, tylko głębiej. To się zdarza częściej, niż wiele osób chce przyznać. Jedna chwila nieuwagi i modulator ma w środku mieszankę płynu z pęcherzykami.
Pompa ABS nie lubi pracy „na sucho”, a zanieczyszczenia potrafią uszkodzić zawory. Przy agresywnym pompowaniu pedałem można też wprowadzać kawitację i pienienie płynu, co wygląda jak zapowietrzenie mimo szczelnego układu. Efekt jest mylący: bąble w wężyku są, ale źródłem nie musi być nieszczelność.
Bezpieczeństwo jest przy tym prozaiczne: auto na stabilnych podporach, koła zabezpieczone, lakier osłonięty. Płyn hamulcowy niszczy powłokę lakierniczą szybko. Zużyty płyn trafia do utylizacji, a nie do kanalizacji. Tak po prostu.
Metody domowe mają granice. Jeśli układ ma aktywny błąd ABS/ESP, brak komunikacji ze sterownikiem lub po wymianie modulatora nie da się uruchomić procedury serwisowej, temat często kończy się w serwisie. Również wtedy, gdy po kilku cyklach odpowietrzania pedał nadal zapada się i nie ma wycieku widocznego gołym okiem
Zależność procedury od konstrukcji układu i producenta
Nie każdy ABS odpowietrza się tak samo, bo nie każdy jest tym samym urządzeniem. Klasyczne układy ABS mają osobny modulator i sterownik, a rozwiązania zintegrowane z ESP/ASR często mają bardziej rozbudowaną hydraulikę i dodatkowe zawory. W praktyce różnica wychodzi przy odpowietrzaniu: jedne systemy wymagają aktywacji pompy i zaworów, inne puszczają przepływ łatwiej, o ile układ nie był „pusty”.
Bywają też układy, w których kolejność obwodów jest nietypowa, a procedury serwisowe prowadzą mechanika krok po kroku przez sekwencje zaworów. Zdarza się, że odpowietrzanie zaczyna się od koła, które w klasycznej logice byłoby „ostatnie”. Takie odwrócenia wynikają z podziału na obwody i sposobu poprowadzenia kanałów w bloku.
Podział na przód/tył lub krzyżowy ma bezpośredni wpływ na kolejność pracy przy kołach. W krzyżowym, gdzie jeden obwód obsługuje przednie lewe i tylne prawe koło, łatwo pomylić kolejność, jeśli trzymać się schematu „od najdalszego do najbliższego” bez sprawdzenia, jak jest zbudowany układ.
W warsztatowej praktyce regularnie przewijają się rodziny modułów TEVES i podobne konstrukcje, gdzie powietrze potrafi siedzieć w bloku uparcie. Po zwykłym odpowietrzaniu kół pedał bywa lepszy, ale daleki od tego, co było przed naprawą. Dopiero aktywacja zaworów w teście elementów wykonawczych wypycha pęcherzyki do obwodów kół i robi różnicę
Metody usuwania powietrza z pompy ABS i układu hamulcowego
Są trzy główne podejścia: klasyczne odpowietrzanie z pedałem (dwie osoby), metoda podciśnieniowa na odpowietrzniku i metoda ciśnieniowa od strony zbiorniczka. Każda działa, ale ich skuteczność w kontekście powietrza w modulatorze jest różna. Im stabilniejszy przepływ, tym mniejsze ryzyko, że pęcherzyki będą krążyć w bloku zamiast wyjść do zacisków.
Kontroluje się przepływ na odpowietrznikach kół, a w niektórych autach również na punktach odpowietrzania na samym bloku ABS, jeśli producent je przewidział. W wielu współczesnych konstrukcjach modulator nie ma klasycznych odpowietrzników, więc jedyną drogą jest przepchnięcie powietrza do przewodów idących na koła.
Znaczenie zapłonu zależy od tego, czy procedura wymaga uruchomienia pompy i zaworów. Przy klasycznym odpowietrzaniu bez aktywacji sterownika zapłon bywa zbędny. Przy testach serwisowych zapłon i stabilne zasilanie są krytyczne, bo sterownik musi pracować, a pompa ABS pobiera wyraźny prąd.
Metody manualne i ich ograniczenia w obecności powietrza w modulatorze
Klasyczne odpowietrzanie kół często wystarcza po wymianie płynu, klocków czy zacisku, gdy nie naruszono przewodów przy modulatorze i zbiorniczek nie został opróżniony. Problem zaczyna się, gdy powietrze utknie w kanałach bloku. Wtedy da się uzyskać poprawę, ale pedał nadal nie jest „twardy” i nie trzyma powtarzalności.
Najczęstsze błędy są banalne: szybkie, nerwowe pompowanie, które spienia płyn, dopuszczenie do spadku poziomu w zbiorniczku, nieszczelny wężyk na odpowietrzniku zasysający powietrze z zewnątrz. W warsztacie widać to od razu: wężyk ma bąble, ale w zacisku płyn idzie równym strumieniem. To zjada czas i prowadzi donikąd.
Metody z urządzeniem do odpowietrzania
Urządzenie ciśnieniowe podające płyn przez zbiorniczek daje stabilny przepływ i ogranicza ryzyko ponownego napowietrzenia. Metoda podciśnieniowa na odpowietrzniku też działa, ale łatwiej o zasysanie powietrza na gwincie odpowietrznika, co potrafi tworzyć wrażenie, że układ jest wciąż zapowietrzony.
Parametry pracy nie są miejscem na improwizację. Zbyt wysokie ciśnienie w urządzeniu może skończyć się wyciekiem na uszczelnieniach zbiorniczka, rozlaniem płynu w komorze silnika i dodatkowym problemem z brudem w okolicy korka. Zbyt mocne podciśnienie potrafi natomiast „ciągnąć” powietrze bokiem, mimo że hydraulika jest szczelna w normalnych warunkach
Aktywacja pompy i zaworów ABS za pomocą diagnostyki (procedury serwisowe)
Cel aktywacji jest prosty: poruszyć elektrozawory i uruchomić pompę tak, aby pęcherzyki wyszły z komór modulatora do przewodów prowadzących na koła. Bez tego powietrze potrafi zostać w bloku, a pedał długo nie wraca do formy mimo litra przepompowanego płynu. Tu nie ma magii, jest hydraulika.
Typowa funkcja serwisowa w testerze polega na sekwencyjnym otwieraniu i zamykaniu zaworów oraz krótkiej pracy pompy. Często wymaga równoległego odpowietrzania na kołach albo przynajmniej późniejszego, klasycznego odpowietrzenia po zakończeniu testu. Po aktywacji w przewodach pojawiają się bąble, które wcześniej „nie istniały”. Tak to wygląda w praktyce.
Warunki wstępne są twarde: akumulator ma utrzymać napięcie podczas pracy pompy, układ nie może mieć aktywnego wycieku, poziom płynu w zbiorniczku musi być wysoki i stabilny, odpowietrzniki mają być szczelne. Jeśli sterownik widzi krytyczny błąd lub spadek napięcia, przerwie procedurę i efektem jest półśrodek.
Po zakończeniu aktywacji robi się standardowe odpowietrzanie obwodów kół zgodnie z kolejnością przewidzianą dla danego auta. Dopiero ten etap finalnie wyrzuca powietrze, które test wypchnął z bloku. Zostawienie układu „po samym teście” często daje pedał lepszy, ale niepewny

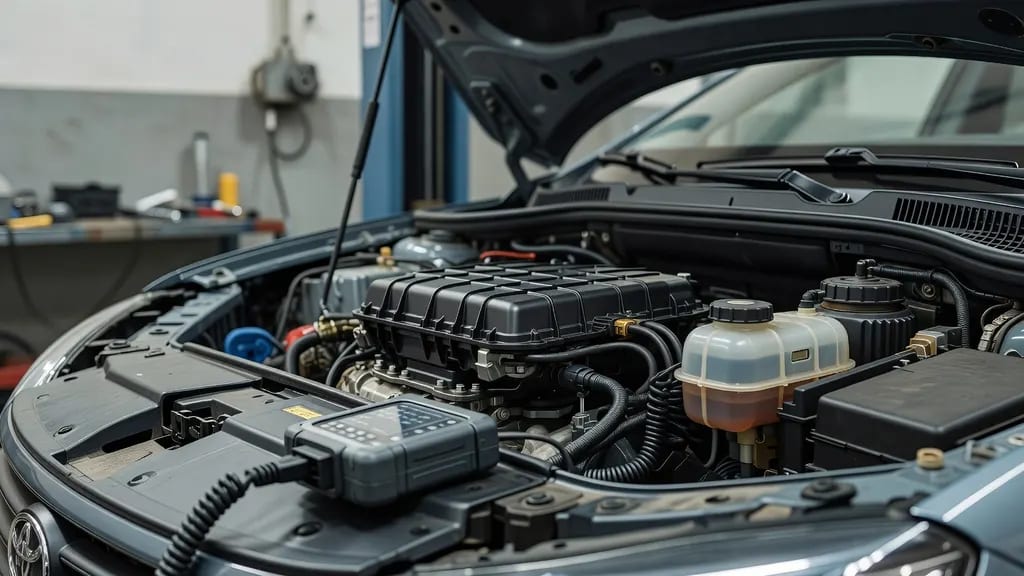

Narzędzia diagnostyczne i różnice nazewnictwa funkcji
W testerach funkcja może nazywać się różnie: bleeding, ABS pump/valve actuation, output test. Czasem jest schowana w menu serwisowym hamulców, czasem w testach elementów wykonawczych. Dostępność zależy od marki auta, typu sterownika i wersji oprogramowania w testerze, więc dwa urządzenia potrafią oferować różny zakres pracy na tym samym samochodzie.
Kontrola efektu i typowe problemy po odpowietrzaniu pompy ABS
Poprawny wynik widać i czuć: pedał ma krótki, powtarzalny skok, twardnieje szybko i nie zapada się przy stałym nacisku. W przewodzie na odpowietrzniku nie lecą bąble, poziom w zbiorniczku nie ucieka, a połączenia są suche. To są konkrety.
Próba drogowa ma sens dopiero wtedy, gdy hamulce działają pewnie na postoju. Weryfikacja samego ABS wymaga warunków, w których system ma prawo zadziałać: odpowiednia nawierzchnia i prędkość, bez prowizorki i bez ryzyka dla otoczenia. Jeśli pedał nadal jest miękki, nie ma do czego dochodzić na drodze.
Najczęstsze niepowodzenia to wciąż miękki pedał, zapadanie po chwili, powracające bąble przy kolejnym odpowietrzaniu i nierówne hamowanie. Jeśli bąble wracają mimo utrzymanego poziomu płynu, a odpowietrzniki i połączenia są szczelne, problem bywa w pompie głównej albo w nieszczelności, która ujawnia się tylko pod ciśnieniem. Zdarza się też, że ktoś dokręcił odpowietrznik „na siłę” i uszkodził gniazdo. Płyn nie cieknie strumieniem, ale powietrze potrafi się cofać.
Fałszywe wrażenie zapowietrzenia potrafią dać luzy w łożyskach, cofanie tłoczków w zaciskach po puszczeniu hamulca oraz spuchnięte, pracujące przewody elastyczne. Wtedy pedał żyje własnym życiem mimo braku powietrza. W warsztacie często wychodzi to dopiero po tym, gdy układ jest odpowietrzony „na blachę”, a efekt nadal jest rozczarowujący.
Sygnały do ponowienia procedury z diagnostyką są czytelne: pedał poprawia się tylko na chwilę, sterownik wraca z błędem, po aktywacji zaworów pojawiają się kolejne porcje powietrza albo widać świeży wyciek. Uszkodzona pompa ABS lub przycinające się elektrozawory też się zdarzają. Wtedy samo odpowietrzanie nie zamknie tematu
