Rola subwoofera w systemie car audio oraz podstawowe warianty konstrukcyjne
Subwoofer przejmuje najniższy zakres pasma i odciąża głośniki w drzwiach, które w wielu autach pracują w trudnych warunkach: cienkie blachy, nieszczelności, rezonanse. W praktyce słychać to od razu, bo bas przestaje „dudnić z drzwi”, a zaczyna mieć ciężar i kontrolę. W kabinie niewielkiego auta różnica bywa większa niż sugeruje sam rozmiar głośnika.
Najprościej rozróżnić subwoofer aktywny i pasywny. Aktywny ma wbudowany wzmacniacz i zwykle podstawowe filtry, więc odpada część okablowania i doboru elementów. Pasywny to sam głośnik w obudowie, do którego potrzebny jest zewnętrzny wzmacniacz oraz osobne połączenia głośnikowe. Ta druga ścieżka daje więcej możliwości, ale też łatwiej o błędy w doborze impedancji i ustawieniach.

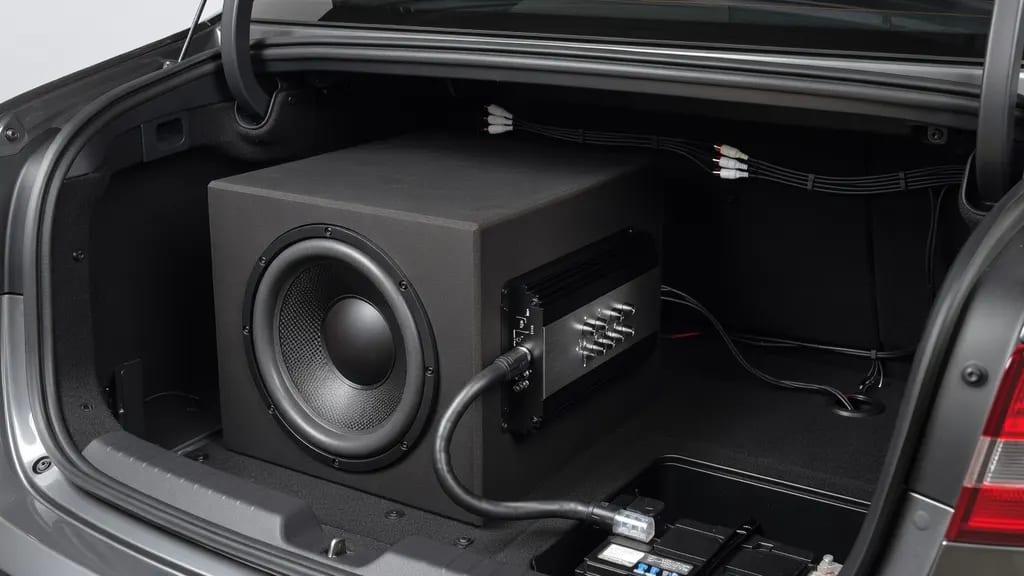

Najczęściej spotyka się klasyczny układ: skrzynia w bagażniku plus wzmacniacz, montowany na oparciu kanapy lub boczku. Drugim popularnym wariantem są płaskie subwoofery aktywne pod fotelem, gdzie liczy się dyskrecja i szybki montaż kosztem maksymalnego zejścia i dynamiki. Trzeci przypadek to integracja z fabrycznym systemem, często bez wymiany jednostki głównej. Tu praca zaczyna się od znalezienia właściwego punktu wpięcia.
W samochodzie ogranicza nie tylko miejsce, ale też warunki pracy. Wzmacniacz dociśnięty do wykładziny lub przykryty rzeczami szybko łapie temperaturę. Skrzynia postawiona luzem w bagażniku też nie jest „neutralna” — przy gwałtownym hamowaniu staje się ciężkim pociskiem. Tak to wygląda.

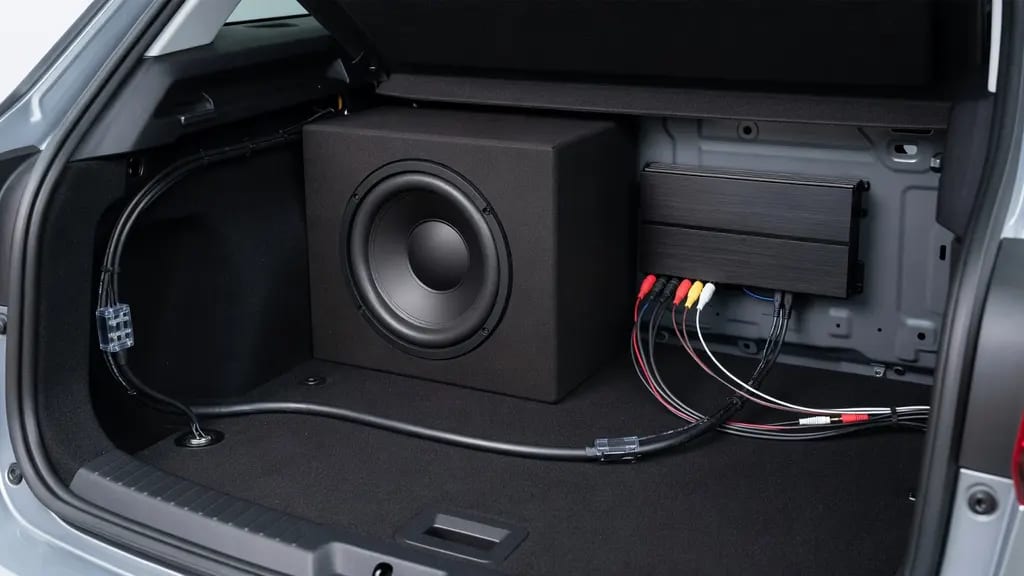

Architektura połączeń: sygnał, zasilanie, masa i przewód sterujący
Tor sygnału w typowej instalacji jest prosty: radio lub inne źródło dostarcza sygnał, czasem przez adapter lub konwerter LOC, dalej trafia do wzmacniacza albo do subwoofera aktywnego, a na końcu do głośnika niskotonowego. Problemy biorą się nie z „magii audio”, tylko z detali: skąd wzięto sygnał, gdzie jest masa i jak poprowadzono przewody.
Zasilanie 12 V prowadzi się osobnym przewodem z akumulatora. Kluczowy element to bezpiecznik zamontowany przy akumulatorze, możliwie blisko klemy zasilającej. Chroni przewód na całej długości, a nie urządzenie w bagażniku. Gdy w aucie pracuje kilka elementów, sensowny jest rozdział zasilania na listwie lub rozdzielaczu, zamiast „doklejania” kolejnych końcówek do jednego punktu.
Masa potrafi zdecydować, czy instalacja będzie cicha. Punkt masowy powinien być na gołej blasze, po usunięciu lakieru, z krótkim przewodem i pewnym dociskiem. Długie masy, przykręcone do przypadkowych śrub, kończą się spadkami napięcia i brumem. Widziałem instalacje, gdzie jedyną poprawką było przeniesienie masy 20 cm dalej i buczenie znikało.
Przewód REMOTE odpowiada za włączanie wzmacniacza lub subwoofera po uruchomieniu radia. Sygnał bierze się z wyjścia sterującego w radiu, z adaptera CAN lub z układu, który podaje „plus po zapłonie” w sposób kontrolowany. Nie każdy plus po stacyjce działa dobrze, bo część aut usypia obwody i generuje krótkie impulsy. Efekt bywa irytujący: wzmacniacz wstaje i gaśnie w losowych momentach.
Na końcu zostają złącza i mechanika połączeń. Słaby konektor, niedokręcony zacisk lub skręcone „na słowo honoru” przewody potrafią nagrzać się przy większym poborze. To nie jest drobiazg. Połączenia muszą być pewne i stabilne, bez luzu i bez „włosów” linki wystających spod śruby.
Doprowadzenie sygnału audio do subwoofera w zależności od radia i wyjść
Najczystsza droga to wyjście liniowe RCA z radia: SUB OUT albo PRE-OUT. Wtedy sygnał ma poziom przewidziany dla wzmacniacza, a w radiu często działa kontrola subwoofera i filtracja. Wzmacniacz lub sub aktywny musi mieć wejścia RCA, a poziom na wejściu powinien pasować do zakresu regulacji gainu. Zbyt „gorący” sygnał z radia potrafi wprowadzić przester już na wejściu.
Gdy radio nie ma RCA, używa się konwertera LOC albo wejść wysokopoziomowych, jeśli wzmacniacz lub subwoofer aktywny je oferuje. LOC bierze sygnał z wyjść głośnikowych i zamienia go na liniowy, często dodając separację masy i regulację poziomu. Jakość takiego elementu ma znaczenie praktyczne: tańsze konwertery częściej łapią zakłócenia i mają nierówną charakterystykę na basie.
Integracja z fabrycznym radiem często oznacza pobranie sygnału z tylnych kanałów w wiązce idącej do drzwi lub do głośników w półce. Trzeba uważać na fabryczne korekcje i filtry, bo niektóre systemy obcinają dół na wyjściach, które nie są przewidziane do subwoofera. W niejednym aucie bas znika wraz ze wzrostem głośności, bo tak działa ochrona głośników w OEM. Potem subwoofer gra, ale „pompowaniem”, a nie liniowo.
Poziomy sygnału ustawiają cały układ. Zbyt niski poziom kończy się odkręcaniem gainu i podbijaniem szumów, a zbyt wysoki prowadzi do clippingu, który słychać jako twardy, męczący bas i utratę dynamiki. To nie zawsze brzmi jak klasyczne charczenie. Czasem po prostu robi się płasko i nerwowo.
Sytuacje nietypowe w autach nowszych
W samochodach z fabrycznym wzmacniaczem punkt wpięcia może być przed wzmacniaczem, za nim albo w torze cyfrowym, zależnie od architektury. Wejście „w ciemno” w przewody przy głośnikach bywa bezpieczne elektrycznie, ale nie zawsze daje sygnał pełnopasmowy. Gdy OEM stosuje aktywne zwrotnice, na tylne głośniki idzie już sygnał po filtrach, a na subwooferowy tor osobny kanał, którego w aucie bez suba po prostu nie ma.
Do tego dochodzą DSP, loudness i opóźnienia. W praktyce oznacza to, że po dołożeniu subwoofera bas może spóźniać się względem przodu albo grać za mocno w wąskim zakresie częstotliwości. Zdarza się też odwrotna sytuacja: po wpięciu LOC bas jest, ale tylko do pewnej głośności, a potem elektronika OEM go ucina. Bez dostępu do ustawień fabrycznych pozostaje szukanie innego punktu sygnału albo użycie interfejsu, który potrafi poprawnie zsumować i wyrównać kanały.
Podłączenie subwoofera aktywnego a zestawu pasywnego ze wzmacniaczem
Subwoofer aktywny wymaga zasilania, masy, REM i sygnału audio. W wielu modelach jest też osobne gniazdo do sterownika poziomu basu, które można wyprowadzić do kabiny. Zaletą jest mniejsza liczba elementów do rozlokowania, a wadą ograniczona elastyczność w doborze wzmacniacza i obudowy.
Przy subwooferze pasywnym dochodzą połączenia głośnikowe między wzmacniaczem a skrzynią. Tu liczy się impedancja i sposób podłączenia cewek, jeśli głośnik ma podwójną cewkę. Wzmacniacz pracujący w mostku widzi inne obciążenie niż na kanał, a błędna konfiguracja potrafi przegrzać końcówki lub uruchamiać zabezpieczenia. Spotkałem instalację, gdzie sub grał „raz na jakiś czas” tylko dlatego, że realna impedancja spadała za nisko przy danym podłączeniu.
Przekroje przewodów dobiera się do poboru prądu i długości trasy, nie do „mocy z pudełka”. Dla wielu układów sensownym punktem wyjścia jest 10 mm2 dla mniejszych zestawów i 20 mm2, gdy wzmacniacz realnie pobiera duży prąd, a przewód idzie przez całe auto. Na głośnikowym odcinku do subwoofera najczęściej stosuje się 2,5 mm2 lub 4 mm2. Krótsze trasy i stabilne zaciski robią różnicę.
Bezpiecznik przy akumulatorze jest obowiązkowy, a dodatkowy przy urządzeniu bywa stosowany, gdy rozdziela się zasilanie albo gdy przewód po drodze zmienia przekrój. Wzmacniacze mają własne bezpieczniki, ale one nie zabezpieczają przewodu biegnącego przez kabinę. To jest inny cel.
Elementy często spotykane w instalacjach
Kondensator spotyka się głównie w starszych instalacjach i przy zestawach, które chwilowo mocno szarpią prąd. Nie zastąpi sprawnej instalacji elektrycznej ani właściwego przekroju przewodów, a jego wpływ na spadki napięcia zależy od realnego obciążenia i stanu alternatora. Jeśli w aucie przy basie przygasają światła, częściej wygrywa diagnostyka mas, połączeń i akumulatora niż dokładanie kolejnego „pudełka”.
Regulator bass remote wpina się do odpowiedniego gniazda we wzmacniaczu lub w aktywnym subwooferze, a przewód prowadzi się cienką trasą do kabiny. To wygodne rozwiązanie, bo poziom subwoofera można korygować bez grzebania w bagażniku. Działa. I bywa używane częściej, niż producenci chcieliby przyznać.

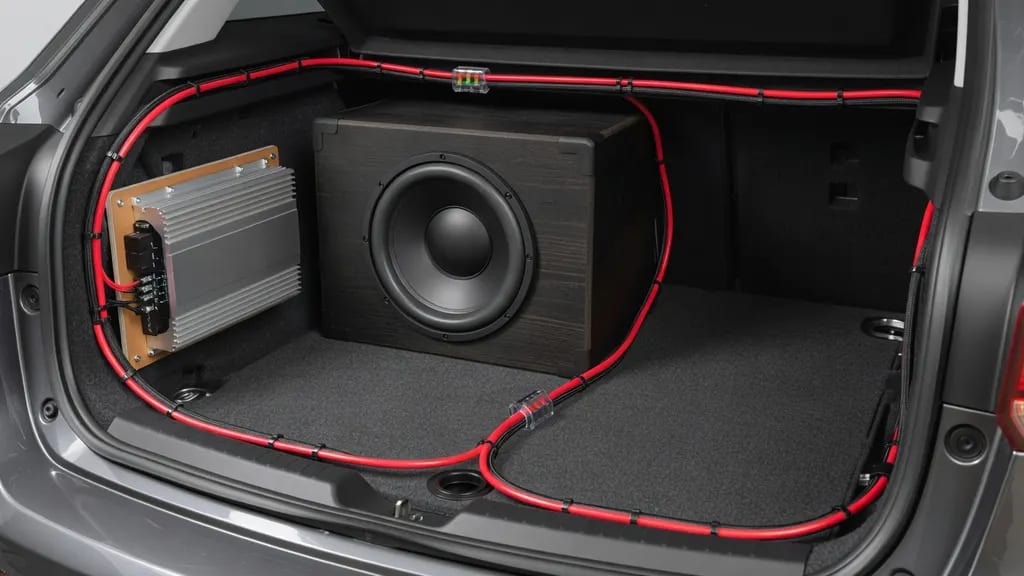

Prowadzenie przewodów, ergonomia montażu i bezpieczeństwo eksploatacji
Rozdzielenie tras zasilania i sygnału to stara zasada, ale ma sens również dziś. Przewód zasilający, szczególnie przy progach, potrafi zbierać zakłócenia i indukować je w kablach sygnałowych. Gdy RCA idą drugą stroną auta, problem pojawia się rzadziej. Gdy wszystko leży w jednym korycie, brum staje się realnym ryzykiem.
Przejście przez grodź silnika powinno być wykonane z użyciem fabrycznej przepusty lub dodatkowego przepustu z gumy, z zabezpieczeniem przed przecięciem izolacji. Ostry rant blachy i drgania zrobią swoje. Peszel w komorze silnika też nie jest ozdobą, tylko ochroną.
Skrzynia w bagażniku musi być zamocowana. Nie prowizorycznie, nie „przyciśnięta”. Przy awaryjnym hamowaniu kilkanaście kilogramów ma konkretną energię, a uchwyty fabryczne do siatek nie są projektowane pod takie obciążenia. Wzmacniacz zamontowany na płycie powinien mieć sztywną podstawę i nie może pracować w miejscu, gdzie dostaje wilgoci.
Wentylacja jest prosta: urządzenie ma oddawać ciepło, a nie gotować się pod dywanem. Wzmacniacze wchodzą w zabezpieczenia termiczne i wtedy bas znika w najmniej oczekiwanym momencie. Widziałem to w autach, gdzie wszystko grało dobrze przez 20 minut, a potem zaczynały się przerwy.
Porządek w bagażniku nie jest kwestią estetyki. Przewody prowadzone czytelnie, z dostępem do bezpieczników i zacisków, ułatwiają serwis i diagnostykę. Gdy coś nie gra, różnica między instalacją uporządkowaną a splątanym kłębem jest kolosalna.
Strojenie i ustawienia wpływające na jakość basu
Filtr dolnoprzepustowy LPF ustawia się tak, by subwoofer nie wchodził zbyt wysoko w pasmo, gdzie lokalizacja dźwięku robi się oczywista. Często punktem startu jest 70–90 Hz, ale to zależy od tego, jak nisko schodzą głośniki w drzwiach i jak są wytłumione. Gdy sub gra do 120 Hz, łatwo usłyszeć, że bas siedzi w bagażniku.
Gain nie jest „pokrętłem mocy”. To dopasowanie czułości wejścia wzmacniacza do poziomu sygnału z radia lub LOC. Zbyt wysoki gain to szybka droga do clippingu, nawet gdy głośność na radiu nie jest maksymalna. Efekt bywa zdradliwy: robi się głośno, ale znika kontrola i pojawia się nerwowy charakter basu.
Faza pomaga zgrać subwoofer z przodem. Przełącznik 0/180 potrafi zmienić odbiór bardziej niż podbicie basu w korektorze, bo wpływa na sumowanie fal w kabinie. W jednym aucie lepsze jest 0, w innym 180, a przy regulacji płynnej często da się znaleźć punkt, gdzie bas „wstaje” bez dodatkowej głośności. To słychać.
Filtr subsoniczny ma sens szczególnie przy obudowach bass-reflex, gdzie poniżej strojenia portu głośnik traci kontrolę i szybko rośnie wychylenie membrany. Ustawienie 20–30 Hz ogranicza ryzyko dobijania przy bardzo niskich częstotliwościach i chroni mechanicznie subwoofer. W zamkniętej obudowie temat jest mniej krytyczny, ale nadal użyteczny przy agresywnych korekcjach.
Balans basu zmienia się z głośnością odsłuchu i charakterystyką radia. Część jednostek ma loudness, który podbija dół przy cichym graniu, a potem go wycofuje. Jeśli subwoofer jest zestrojony pod jeden poziom, po zmianie głośności potrafi stać się zbyt dominujący albo za słaby. Bez nerwów.
Testy po instalacji oraz rozwiązywanie typowych problemów
Po montażu najpierw idzie kontrola podstaw: polaryzacja połączeń głośnikowych, dokręcenie zacisków, obecność bezpiecznika przy akumulatorze, jakość punktu masy. Wzrokowa inspekcja potrafi zaoszczędzić godzinę szukania „usterki” w ustawieniach. Często winny jest jeden luźny przewód.
Brak dźwięku w subwooferze najczęściej sprowadza się do REMOTE, złego źródła sygnału albo ustawień wejścia. W aktywnych subwooferach zdarza się, że urządzenie czeka na sygnał na konkretnym typie wejścia i ignoruje drugie. Do tego dochodzą filtry: LPF skręcony na minimum lub filtr subsoniczny ustawiony zbyt wysoko potrafią sprawić wrażenie, że „nic nie gra”.
Buczenie i zakłócenia to klasyka: pętla masy, zbyt bliskie prowadzenie RCA przy zasilaniu, kiepski LOC albo masa wzięta z miejsca, które nie ma dobrego kontaktu z karoserią. Jeśli brum zmienia się wraz z obrotami silnika, w pierwszej kolejności wraca się do mas i tras przewodów. W praktyce to częściej mechanika połączeń niż „wina alternatora”.
Gaśnięcie wzmacniacza pod obciążeniem wynika ze spadków napięcia, przegrzewania albo zbyt niskiej impedancji na wyjściu. Szybka weryfikacja to pomiar napięcia na zaciskach wzmacniacza podczas głośnego grania; jeśli spada wyraźnie, problem jest w zasilaniu, połączeniach lub kondycji akumulatora i alternatora. Gdy napięcie jest stabilne, a wzmacniacz robi przerwy, często wygrywa poprawa wentylacji albo korekta konfiguracji cewek i mostkowania.
Odsłuch testowy na kilku utworach z różnym basem pokazuje, czy subwoofer nie jest zestrojony tylko pod jeden rodzaj materiału. Dobrze też sprawdzić, czy nic nie stuka w bagażniku, bo luźna tablica rejestracyjna potrafi udawać „przester”. Takie rzeczy się zdarzają.
