Rola przepływomierza (MAF) w sterowaniu silnikiem
Przepływomierz MAF mierzy masę powietrza trafiającego do silnika, a sterownik na tej podstawie wylicza dawkę paliwa i prowadzi korekty mieszanki. W benzynie temat szybko wychodzi w korektach krótkoterminowych i długoterminowych, w dieslu częściej widać go w dymieniu i w tym, czy moment obrotowy pojawia się tam, gdzie powinien.
Gdy wskazania są zaniżone lub zawyżone, silnik potrafi stracić elastyczność, reagować ospale na gaz i pracować nierówno. Bywa też odwrotnie: jedzie, ale spalanie rośnie, a zapach spalin robi się cięższy. Na co dzień w warsztacie często widać tę samą rzecz: kierowca narzeka na „muła”, a w logach MAF wygląda na „leniwy” dopiero pod większym obciążeniem.
MAF nie działa w próżni. Jego odczyt musi się spinać z tym, co robi turbosprężarka, zawór EGR i cały dolot. Przy otwartym EGR do cylindrów trafia mniej świeżego powietrza, więc MAF spada, ale nie dlatego, że czujnik jest uszkodzony. Nieszczelność za przepływomierzem też miesza w obrazie: silnik zasysa powietrze, którego MAF nie widzi.
W autach spotyka się głównie czujniki typu gorący drut lub gorący film. Oba są wrażliwe na zabrudzenia i na błędy montażowe, a diagnostycznie różnią się sposobem podawania sygnału: jedne pracują napięciowo, inne częstotliwościowo. To ma znaczenie przy pomiarach elektrycznych, bo „ładne” 1,0–4,5 V nie jest regułą dla każdego układu.
Symptomy wskazujące na nieprawidłowe wskazania MAF
Najczęstszy sygnał to spadek mocy i wyraźny brak ciągu przy przyspieszaniu, szczególnie gdy silnik dostaje obciążenie. Auto potrafi ruszać normalnie, a potem nagle robi się ociężałe w średnim zakresie obrotów. Takie zachowanie często wraca po każdym mocniejszym wciśnięciu gazu na wyższym biegu.
Na biegu jałowym zdarzają się falowania, nierówna praca i gorsza reakcja na szybkie dodanie gazu. W benzynie potrafi to wyglądać jak kłopot z zapłonem, ale w danych bieżących widać, że dawka paliwa „pływa” razem z odczytem powietrza.
Szarpanie i dławienie po dodaniu gazu bywa powtarzalne: jedno mocniejsze przyspieszenie jest jeszcze poprawne, kolejne już nie. Z praktyki: w dieslach z turbodoładowaniem zdarza się, że objaw pojawia się tylko przy dłuższym, ciągłym obciążeniu, a krótkie „przygazówki” na postoju nie pokażą niczego podejrzanego.
W dieslu dochodzi zwiększone zadymienie, szczególnie przy wdepnięciu gazu, oraz wyraźna zmiana spalania. W benzynie częściej czuć zapach niespalonego paliwa i widać rozjechane korekty mieszanki. Krótko mówiąc: mieszanka przestaje być trafiona.
Kontrolka check engine może zapalić się na stałe, ale częściej błędy pojawiają się okresowo, po jeździe autostradowej albo po dynamicznym przyspieszeniu. Zdarza się też sytuacja, w której błędów brak, a odczyty w danych bieżących są nielogiczne. Taki przypadek nie jest rzadki.
Najczęstsze przyczyny awarii i błędnych odczytów
Najbardziej prozaiczny winowajca to zabrudzenie elementu pomiarowego. Na czujnik trafia pył, olej z odmy i osady z dolotu, a warstwa na gorącym drucie lub filmie zmienia jego reakcję na przepływ. Efekt bywa podstępny: na jałowym wartości wyglądają akceptowalnie, a pod obciążeniem czujnik „nie nadąża”.
Dużo problemów robią nieszczelności za przepływomierzem: pęknięty przewód, niedociągnięta opaska, sparciały króciec, rozszczelniony intercooler. Wtedy MAF mierzy mniej, niż silnik realnie zasysa, więc sterownik dobiera paliwo do zaniżonego przepływu. W praktyce często wychodzi to dopiero na hamowaniu silnikiem i ponownym dodaniu gazu, gdy układ dolotowy pracuje w innym zakresie ciśnień.
Filtr powietrza też ma znaczenie, szczególnie gdy wkład jest źle dobrany lub słabej jakości. Przepływ może być ograniczony, a w skrajnych przypadkach filtr przepuszcza pył, który przyspiesza degradację czujnika. Zdarza się, że po świeżym „serwisie” problem zaczyna się dopiero po kilku dniach, bo wkład źle układa się w obudowie.
Są jeszcze kwestie elektryczne: zaśniedziałe piny, nadłamana wiązka, słaba masa, niestabilne zasilanie referencyjne. MAF jest czuły na spadki napięć i zakłócenia, więc luźny styk potrafi udawać uszkodzony czujnik. Czasem wystarczy ruszyć wtyczką na pracującym silniku i objaw robi się powtarzalny. Tak to wygląda w realu.
Uszkodzenia mechaniczne i termiczne zdarzają się po nieudanym montażu, po uderzeniu w obudowę, a także po zalaniu. Błąd montażowy to też wstawienie czujnika odwrotnie, uszkodzenie uszczelnienia albo niedopasowanie średnicy obudowy w dolocie.
Modyfikacje potrafią wywołać „pozorne” objawy awarii. Zmieniony dolot, inna średnica rury, niefabryczna mapa, podkręcone doładowanie albo agresywna recyrkulacja odmy potrafią wywrócić zależności, na których opiera się sterownik. Wtedy MAF może działać poprawnie, ale wartości nie pasują do tego, czego oczekuje oprogramowanie.
Diagnostyka wstępna bez przyrządów pomiarowych
Na początku liczą się warunki, w których problem jest najbardziej wyczuwalny: zimny silnik, rozgrzany, jazda miejska, stałe obciążenie, szybkie wyprzedzanie. Taki opis zawęża tropy, bo MAF potrafi „odpływać” dopiero po nagrzaniu, a nieszczelność dolotu wychodzi dopiero przy wyższym ciśnieniu doładowania.
Bez narzędzi da się sprawdzić podstawy: stan filtra powietrza, szczelność i osadzenie przewodów dolotowych, opaski, pęknięcia harmonijki przed turbiną, luzy na króćcach, odme i jej przewody. W jednostkach z podciśnieniem dochodzą wężyki sterowania gruszką turbiny i elementami EGR, bo ich rozszczelnienie daje objawy podobne do „złego” MAF.
Popularny jest test z odpięciem wtyczki przepływomierza i obserwacją reakcji. Ma sens jako wskaźnik kierunkowy, ale ma też sporo ograniczeń: po odłączeniu sterownik przechodzi na wartości zastępcze i często wyraźnie ogranicza moment. Jeśli po odpięciu auto jedzie równiej, to nie dowód wprost, że MAF jest uszkodzony; równie często oznacza to, że wcześniejsze wskazania były niespójne z resztą układu.
Różnice między benzyną i dieslem są realne. W benzynie sterownik szybciej próbuje utrzymać skład mieszanki w pętli zamkniętej i koryguje paliwo, w dieslu częściej widać twarde ograniczenia dawki i doładowania po wejściu w tryb awaryjny. Po odpięciu MAF diesel potrafi wyraźnie mniej dymić, ale też słabnie i robi się „płaski”. Taki obraz potrafi zmylić.
Diagnostyka komputerowa (OBD) i interpretacja danych

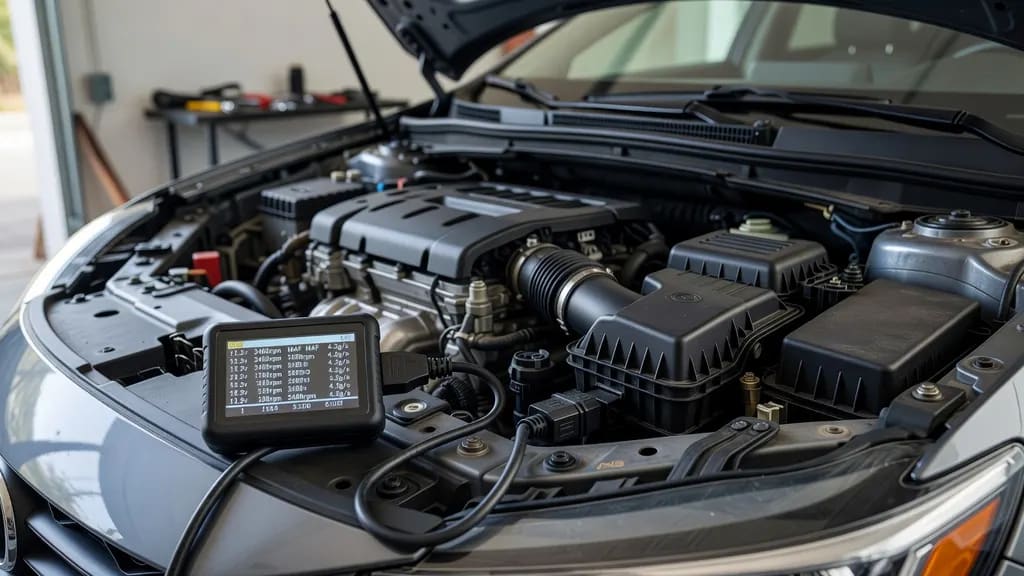

Podłączenie OBD pozwala zobaczyć błędy i dane bieżące, w tym przepływ powietrza prezentowany w g/s albo kg/h, wyliczone obciążenie, ciśnienie doładowania, pozycję EGR oraz korekty mieszanki w benzynie. Same kody usterek nie rozstrzygają tematu, ale pokazują, czy problem jest stały, czy występuje w konkretnych warunkach pracy.
Najwięcej daje porównanie wartości na biegu jałowym oraz w logach dynamicznych przy przyspieszaniu. Na postoju da się wychwycić odczyt kompletnie oderwany od realiów, ale typowy kłopot ujawnia się dopiero wtedy, gdy przepływ rośnie szybko. W praktyce widać to jako wyraźne opóźnienie wskazań MAF względem żądanego obciążenia albo jako „przycięcie” na stałej wartości, mimo rosnących obrotów.
Korelacja MAF z MAP i doładowaniem bywa kluczowa w turbodoładowanych silnikach. Gdy sterownik żąda doładowania, a MAP je pokazuje, a MAF dalej jest niski, podejrzenie pada na czujnik albo na nieszczelność za MAF. Jeśli MAP nie dochodzi do wartości zadanej, a MAF jest logicznie niski, częściej problem leży w sterowaniu turbiną, w układzie podciśnienia lub w samym dolocie.
EGR potrafi wywrócić ocenę, bo jego otwarcie obniża MAF nawet przy stabilnej pracy silnika. W logach dobrze widać, czy spadek przepływu idzie w parze z otwarciem EGR. Gdy EGR jest zamknięty, a MAF dalej nie odpowiada na obciążenie, trop robi się prostszy.
Łatwo pomylić się na jednostkach i skalowaniu. Jedna aplikacja pokazuje kg/h, inna g/s, a jeszcze inna wylicza „airflow” w sposób uśredniony. Chwilowe piki też potrafią wyglądać groźnie, choć są tylko artefaktem odświeżania parametrów. Log z krótkim interwałem i stałym obciążeniem mówi więcej niż seria zrzutów ekranu.
Pomiary elektryczne i sygnałowe przepływomierza
Weryfikacja zasilania i masy czujnika

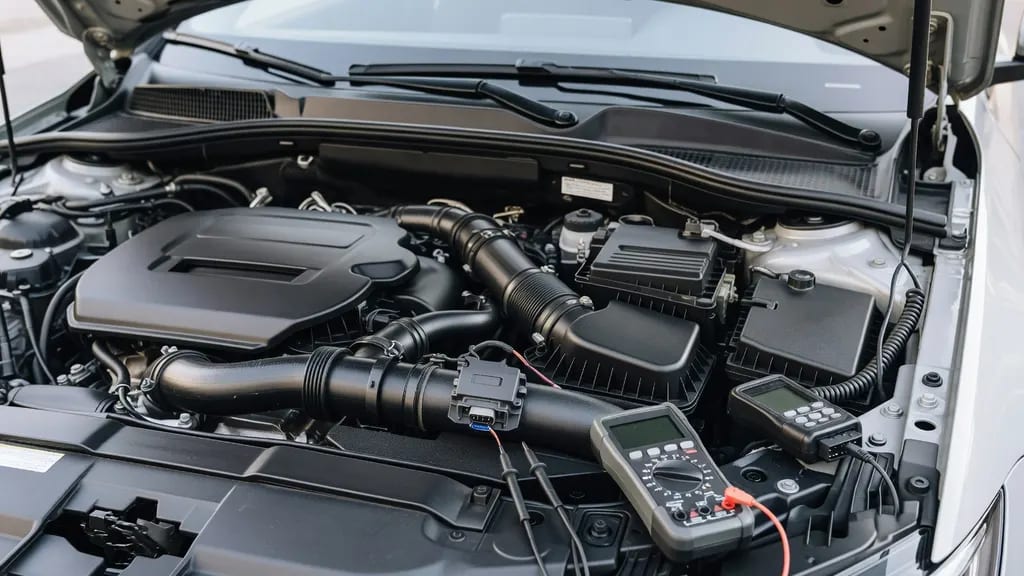

Pomiary zaczynają się od zasilania i masy na wtyczce. Jeśli czujnik nie dostaje stabilnego napięcia, każde dalsze wnioski będą przypadkowe. Liczy się też masa pod obciążeniem: słaby styk potrafi wyglądać dobrze na postoju, a „puszcza” dopiero przy włączonych odbiornikach i drganiach silnika.
Warto sprawdzić spadki napięć na złączach i wiązce, bo korozja i luzy styków nie zawsze są widoczne gołym okiem. W praktyce często spotyka się pin, który wygląda czysto, a po lekkim poruszeniu przewodem sygnał zaczyna pływać. To nie jest rzadkie.
Pomiary sygnału wyjściowego
Sygnał MAF bywa napięciowy albo częstotliwościowy, zależnie od konstrukcji. W obu przypadkach ważna jest reakcja na zmianę przepływu: rosnące obroty i obciążenie powinny dawać płynny wzrost sygnału bez przerw i skoków. Jeśli sygnał „gubi” fragmenty, pojawiają się dziwne schodki albo chwilowe zera, sterownik zaczyna ratować się korektami.
Przy diagnostyce wychodzą też zakłócenia z instalacji: przetarcia wiązki, prowadzenie przewodów przy elementach zapłonu, słaba masa silnika. Objaw jest prosty: samochód raz jedzie dobrze, raz nie, a w danych bieżących MAF potrafi drżeć bez związku z pedałem gazu.
Ocena przebiegu oscyloskopem (gdy dostępny)
Oscyloskop pozwala zobaczyć, czy przebieg jest stabilny i powtarzalny. W prawidłowym układzie sygnał nie „pływa” w sposób chaotyczny, a zmiany są spójne z tym, co robi silnik. Zakłócenia częściej wychodzą na nierównej drodze i przy szybkim otwieraniu przepustnicy, gdy drgania i przepływ zmieniają się dynamicznie.
Da się też zauważyć zależność od temperatury. Czujnik, który zaczyna wariować po rozgrzaniu komory silnika, potrafi na zimno wyglądać poprawnie. Taki przebieg szybko zamyka dyskusję o „losowych” objawach
Działania po potwierdzeniu problemu oraz ryzyka eksploatacyjne
Czyszczenie przepływomierza ma sens głównie wtedy, gdy widać wyraźne zabrudzenie i brak śladów uszkodzenia mechanicznego. Trzeba liczyć się z ryzykiem: delikatny element pomiarowy można uszkodzić samym dotykiem lub nieodpowiednim strumieniem środka. Zdarza się, że po czyszczeniu czujnik zaczyna działać gorzej niż przed.
Do tego dochodzi chemia. Agresywne preparaty, rozpuszczalniki i środki do hamulców potrafią naruszyć powłokę elementu pomiarowego i plastiki obudowy. Stosuje się środki przeznaczone do czujników przepływu, które odparowują bez osadu. Inaczej problem wraca szybko, albo w ogóle się nie kończy.
Wymiana staje się uzasadniona, gdy logi pokazują trwałe odchylenia od żądanych wartości, sygnał jest niestabilny, a błędy wracają mimo uszczelnienia dolotu i ogarnięcia elektryki. W praktyce łatwo rozpoznać przypadek, w którym auto poprawia się na chwilę po skasowaniu adaptacji, a potem znów traci formę. To często kończy się nowym MAF.
Jazda z uszkodzonym przepływomierzem potrafi wejść w tryb awaryjny i ograniczyć moc, ale konsekwencje bywają bardziej przyziemne: stały wzrost spalania, nierówna praca, dymienie w dieslu. W jednostkach z DPF rośnie ryzyko szybszego zapychania filtra, bo dawka paliwa i ilość powietrza przestają się zgadzać. Układ dolotowy też dostaje po głowie, gdy sterownik próbuje „dogonić” parametry doładowaniem.
W autach z instalacją LPG interpretacja danych potrafi być trudniejsza. Sterownik benzynowy dalej „widzi” MAF i prowadzi adaptacje, a korekty mieszanki mogą być rozjechane przez zestrojenie gazu. Wtedy sam odczyt MAF wygląda podejrzanie, choć czujnik jest sprawny, a problem leży w adaptacjach i mieszance na LPG. Takie przypadki na diagnostyce zdarzają się częściej, niż wynikałoby to z samej teorii.
