Rola sondy lambda w układzie sterowania silnikiem i emisją spalin
Sonda lambda mierzy zawartość tlenu w spalinach, a sterownik silnika wykorzystuje ten sygnał do bieżących korekt dawki paliwa. W praktyce chodzi o pracę w zamkniętej pętli regulacji: ECU porównuje odczyt z celem i koryguje wtrysk, żeby utrzymać mieszankę w wymaganym punkcie. Bez tego silnik zaczyna jechać „na mapie”, a korekty paliwowe przestają trzymać się w ryzach.
Efekt widać szybko. Rośnie zużycie paliwa, spada równość pracy, potrafią pojawić się wahania momentu przy stałej prędkości. Czasem kierowca opisuje to jako lekkie szarpanie przy spokojnym toczeniu. Niby drobiazg, ale w danych z OBD da się to potem powiązać z korektami i aktywnością sondy.
Sygnał sondy jest też ważny dla oceny pracy katalizatora i diagnostyki OBD. Sterownik nie tylko reguluje mieszankę na podstawie sondy przed katalizatorem, ale także pilnuje, czy układ oczyszczania spalin działa skutecznie, korzystając z sondy za katalizatorem. Gdy odczyty „przed” i „za” zaczynają wyglądać zbyt podobnie, sterownik może uznać, że katalizator nie spełnia zadania albo że z pomiarem dzieje się coś nie tak.
Typy sond lambda i ich zastosowania w różnych układach wydechowych
Najprostszy podział to sondy wąskopasmowe i szerokopasmowe. Wąskopasmowa pracuje na sygnale napięciowym w zakresie 0–1 V i informuje głównie o tym, czy mieszanka jest po stronie „ubogo” czy „bogato” względem stechiometrii. Szerokopasmowa (AFR/UEGO) przekazuje informację o λ w szerszym zakresie, a jej interpretacja w diagnostyce opiera się na innych parametrach niż samo napięcie.
Różnice widać też po instalacji. Starsze sondy potrafią mieć 1–2 przewody, ale w samochodach z OBD standardem stała się grzałka, więc spotyka się 4 przewody, a w szerokopasmowych często 5 albo 6. Grzałka nie jest dodatkiem „dla komfortu”. Bez niej sonda długo nie osiąga temperatury pracy i sterownik trzyma otwartą pętlę, co od razu komplikuje ocenę spalania na zimnym silniku.
W typowym układzie są co najmniej dwie sondy: przed katalizatorem i za katalizatorem. Ta pierwsza jest regulacyjna i jej dynamika ma bezpośredni wpływ na skład mieszanki. Druga pełni rolę monitorującą, a jej sygnał ma inną charakterystykę, bo spaliny są już przefiltrowane przez katalizator. To rozróżnienie jest kluczowe, bo „dziwne” zachowanie sondy za katalizatorem nie musi oznaczać problemu z dawkowaniem paliwa.

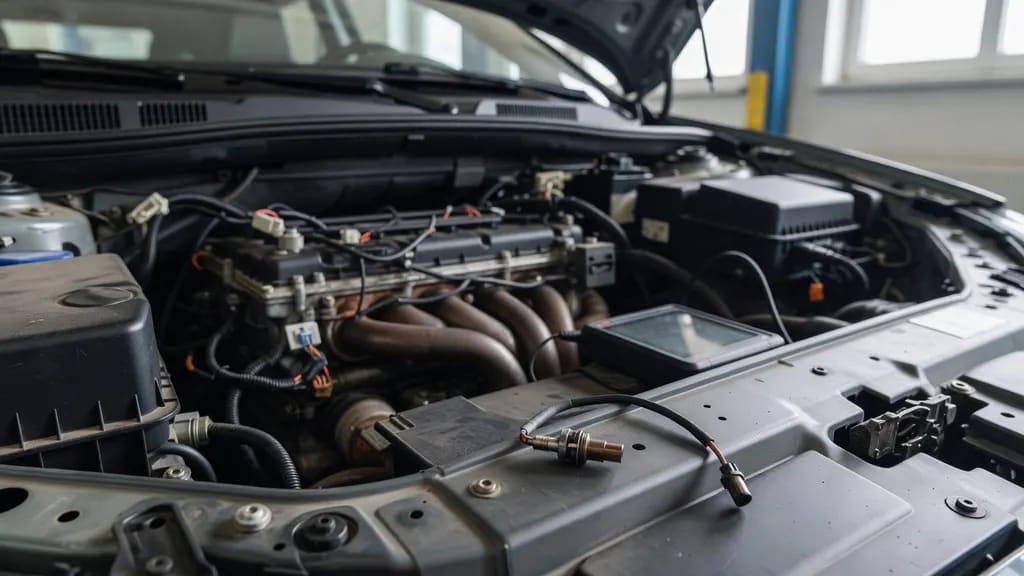

Miejsca montażu też mają znaczenie dla diagnostyki. Sonda przed katalizatorem pracuje w gorących spalinach i zwykle jest łatwiej dostępna od góry w komorze lub od dołu przy kolektorze, ale bywa zapieczona. Sonda za katalizatorem często siedzi niżej, bliżej podłogi, jest bardziej narażona na wodę i sól, a złącza potrafią wyglądać gorzej niż sam czujnik. Takie detale później wychodzą w pomiarach jako zaniki sygnału albo błędy sporadyczne.
Objawy nieprawidłowej pracy sondy lambda i sygnały ostrzegawcze
Najczęściej zaczyna się od paliwa. Spalanie rośnie albo zaczyna się wahać w podobnych warunkach jazdy, mimo że styl jazdy się nie zmienia. W warsztacie często widać to jako długotrwałe korekty paliwowe uciekające w jedną stronę, a kierowca mówi, że „coś jest nie tak, ale auto jedzie”.
Kontrolka MIL/Check Engine pojawia się szybko, gdy sterownik wykryje problem z obwodem sondy, grzałką lub nielogiczną pracą czujnika. W części aut do tego dochodzi tryb awaryjny, ale częściej ECU po prostu przechodzi na wartości zastępcze i ogranicza regulację. Auto wtedy nie musi gasnąć. Po prostu robi się tępe.
Na biegu jałowym potrafi wyjść nierówność, a przy przyspieszaniu chwilowe „mulenie” i szarpnięcia. Czuć to zwłaszcza w zakresie lekkiego obciążenia, gdy sterownik intensywnie pracuje korektami. Taki objaw łatwo pomylić z zapłonem lub nieszczelnością dolotu, dlatego bez danych z OBD i pomiarów sygnału trudno stawiać diagnozę wyłącznie „z ucha”.
Do listy dochodzi zapach niespalonego paliwa i problem z przejściem testów emisji. W praktyce auto z rozjechaną regulacją potrafi dymić na bogato przy zimnym starcie, a po rozgrzaniu niby się uspokaja, ale wyniki w spalinach i tak wypadają słabo. W przypadku sondy przed katalizatorem objawy częściej dotyczą spalania i reakcji silnika, a przy sondzie za katalizatorem częściej chodzi o błędy monitorowania i kontrolkę.
Najczęstsze przyczyny uszkodzeń oraz czynniki fałszujące odczyty
Sonda się zużywa i to jest fakt eksploatacyjny: element pomiarowy traci szybkość reakcji, a sterownik zaczyna „gonić” mieszankę z opóźnieniem. Nie zawsze kończy się to od razu błędem. Czasem przez długi czas widać tylko ospałe przełączanie i rosnące korekty LTFT.
Drugą grupą są zanieczyszczenia. Olej spalany przez silnik, płyn chłodniczy w spalinach, sadza przy długiej jeździe na bogato, a także część dodatków do paliwa potrafią zmienić pracę czujnika. Widziałem sondy, które wyglądały dobrze mechanicznie, a sygnał był „leniwą linią” po dłuższym problemie z przedmuchami oleju. Czujnik nie zawsze ginie od razu, ale zaczyna kłamać.
Fałszywy obraz potrafi dać nieszczelność dolotu lub wydechu. Lewe powietrze przed sondą zmienia skład spalin w miejscu pomiaru, a nieszczelność wydechu przed czujnikiem potrafi zassać tlen i wywołać wrażenie ubogiej mieszanki. W danych OBD często wygląda to jak uboga praca, choć wtrysk jest sprawny. Takie przypadki wracają, jeśli najpierw wymieni się sondę, a nie uszczelni układu.
Kłopot robi też zapłon i wtrysk. Wypadanie zapłonów, lejący wtryskiwacz albo za niskie ciśnienie paliwa zmieniają skład spalin i reakcję sondy, ale sonda nie jest wtedy źródłem problemu. Na koniec instalacja elektryczna: masa, zasilanie grzałki, przerwy w przewodach, korozja pinów. Sporadyczne błędy w deszczu lub po myciu komory często prowadzą właśnie do złączy, nie do elementu pomiarowego.
Diagnostyka komputerowa (OBD) w ocenie działania sondy lambda
Pierwszym krokiem jest odczyt kodów usterek. W praktyce przewijają się kody dotyczące samego czujnika, obwodu grzałki oraz monitoringu katalizatora; to są różne rodziny problemów, które wymagają innej weryfikacji. Sam kod nie rozstrzyga, czy winna jest sonda, wiązka, czy mieszanka. Daje kierunek.
Dużo mówią parametry bieżące, szczególnie korekty paliwowe STFT i LTFT. Wysokie dodatnie korekty wskazują, że sterownik dodaje paliwa, a ujemne, że je odejmuje. Jeśli korekty są skrajne, a jednocześnie sonda wygląda na aktywną, podejrzenie często pada na nieszczelność dolotu, wydech albo na problem z zasilaniem paliwem. Przy zdrowym układzie wartości trzymają się w rozsądnych widełkach i nie „wiszą” cały czas na jednym krańcu.
Wąskopasmowa sonda przed katalizatorem po rozgrzaniu powinna szybko przełączać sygnał między stroną ubogą i bogatą. W danych OBD widać to jako falowanie napięcia i pracę w pętli zamkniętej. Gdy sygnał jest zbyt wolny, „przyklejony” do jednego poziomu albo reaguje z dużym opóźnieniem na zmianę obciążenia, sterownik zaczyna się gubić w regulacji. I to widać w korektach.
Przy sondach szerokopasmowych nie ma sensu oceniać ich jak wąskopasmowych po samym napięciu. Diagnostyka opiera się na wskazaniu λ, AFR albo na prądzie pomiarowym, zależnie od tego, co udostępnia sterownik i interfejs. Kluczowe jest powiązanie odczytu z obciążeniem i pracą układu paliwowego: przy stabilnych warunkach odczyt powinien być stabilny, a przy wyraźnej zmianie gazu reakcja powinna być wyraźna i szybka.
Porównanie sond przed i za katalizatorem bywa pomocne, ale trzeba je czytać poprawnie. Za katalizatorem sygnał powinien być wyraźnie spokojniejszy, bo katalizator „wygładza” wahania składu spalin. Gdy wykresy zaczynają się upodabniać, ECU może zgłosić problem z wydajnością katalizatora, ale zdarzają się sytuacje, gdy winna jest sonda monitorująca, jej grzałka albo nieszczelność w okolicy drugiej sondy. Takie przypadki trafiają się częściej, niż sugerują internetowe skróty myślowe.
Weryfikacja elektryczna i sygnałowa poza OBD (multimetr, oscyloskop, pomiary obwodów)
Ocena toru sygnałowego sondy
W sondach wąskopasmowych po rozgrzaniu silnika sygnał napięciowy mieści się w zakresie 0–1 V i powinien się zmieniać dynamicznie podczas pracy w pętli zamkniętej. Multimetr pokaże trend, ale do oceny szybkości i jakości przełączeń lepszy jest oscyloskop. Na ekranie widać amplitudę, regularność i to, czy sygnał nie „zawiesza się” na stałym poziomie.
Typowe nieprawidłowości są dość czytelne: stałe niskie napięcie, stałe wysokie napięcie, wolne przechodzenie między stanami, przebieg poszarpany zakłóceniami. Zdarza się też sygnał, który wygląda poprawnie na postoju, a przy jeździe pojawiają się zaniki. Wtedy często wychodzi problem z wiązką przy silniku lub złączem, które pracuje od wibracji.
Test obwodu grzałki sondy
Grzałka ma osobny obwód zasilania i sterowania. Sprawdza się obecność zasilania, stan bezpieczników i to, czy sterownik faktycznie steruje grzaniem, gdy warunki tego wymagają. Bez działającej grzałki sonda osiąga temperaturę pracy wolniej, a auto dłużej jedzie w otwartej pętli. To widać po czasie wejścia w regulację i po błędach obwodu grzania.
Rezystancję grzałki mierzy się multimetrem, ale wynik trzeba odnieść do danych producenta konkretnej sondy. Zbyt wysoka rezystancja, przerwa albo zwarcie dają jednoznaczny kierunek naprawy. W praktyce awarie grzałki często pojawiają się razem z kiepskim stanem złącza pod podłogą, gdzie wchodzi wilgoć. Taka rzecz potrafi wracać sezonowo.
Kontrola instalacji i połączeń
Bez sprawdzenia masy i ciągłości przewodów łatwo utknąć w wymianach „na ślepo”. Weryfikuje się stan pinów, zatrzaski, ślady przegrzania i korozji, a także to, czy przewód nie jest przetarty o osłony termiczne. Zły kontakt potrafi generować skoki sygnału, chwilowy zanik odczytu i błędy, które pojawiają się i znikają bez reguły. To męczące usterki.
Kryteria oceny wyniku diagnostyki i decyzje serwisowe
Po zebraniu danych trzeba rozdzielić trzy rzeczy: uszkodzoną sondę, problem mieszanki wynikający z innych układów oraz wpływ nieszczelności wydechu. Jeśli korekty paliwowe są skrajne, a jednocześnie testy wskazują, że sonda reaguje szybko i stabilnie, częściej winny jest dolot, wydech, paliwo albo zapłon. Z drugiej strony brak reakcji czujnika na zmiany warunków pracy, mimo rozgrzanego silnika i poprawnych podstaw, jest mocnym argumentem przeciw sondzie.
Przesłanki do wymiany są konkretne: trwałe błędy grzałki, przerwa lub zwarcie obwodów, „zamrożony” sygnał, zbyt wolna dynamika potwierdzona pomiarem, nieusuwalne błędy powracające po kasowaniu. Widziałem auta, w których sonda w OBD wyglądała niby żywo, a na oscyloskopie wychodziły krótkie zaniki co kilka sekund. Tego sterownik nie zawsze opisze jednym kodem.
Ignorowanie problemu kończy się kosztami. Dłuższa jazda na złej mieszance zwiększa spalanie, pogarsza emisję i potrafi uszkodzić katalizator przez przegrzewanie lub zalewanie niespalonym paliwem. Spadek osiągów bywa mniej dotkliwy niż rachunek za elementy układu wydechowego.
Dobór zamiennika musi zgadzać się z typem sondy, liczbą przewodów, rodzajem złącza i długością wiązki. Ważna jest też zgodność z wymaganiami ECU, bo nie każdy czujnik o pasującym gwincie i wtyczce pracuje poprawnie w danym sterowaniu. Po wymianie standardem jest skasowanie kodów i adaptacji, a potem kontrola parametrów na rozgrzanym silniku i po jeździe testowej. Dopiero wtedy widać, czy korekty wróciły do normalnej pracy i czy monitor OBD przechodzi bez zastrzeżeń
