Zastosowanie kamery cofania i kontekst doposażenia auta
Kamera cofania daje kierowcy to, czego nie widać w lusterkach: krawędź zderzaka, niski krawężnik, słupek tuż za autem. W ciasnych miejscach robi różnicę, zwłaszcza gdy tylna szyba jest mała albo samochód ma wysoki próg załadunku. W dostawczakach i SUV-ach to często jedyny sensowny sposób, by kontrolować strefę bezpośrednio za pojazdem.
Czujniki parkowania i kamera nie robią tego samego. Czujniki informują o odległości i reagują także wtedy, gdy obraz jest zasłonięty brudem. Kamera pokazuje, gdzie dokładnie znajduje się przeszkoda i jak ustawić tor jazdy. W praktyce czujniki potrafią „piszczeć” na krzaki lub wystające elementy, a na ekranie od razu widać, czy to realny problem, czy tylko gałąź.
Są też ograniczenia. Szerokokątny obiektyw zniekształca obraz, a martwa strefa potrafi zaczynać się tuż pod zderzakiem, jeśli kamera jest zamontowana zbyt wysoko. W nocy sporo zależy od oświetlenia cofania i od tego, czy obiektyw jest czysty. Deszcz i sól robią swoje. Obraz bywa wtedy po prostu brzydki.
Wysokość montażu ma znaczenie także przy autach dostawczych. Kamera umieszczona wysoko daje lepszy podgląd daleko za autem, ale gorzej pokazuje sam zderzak i linię krawężnika. Nisko zamontowana szybciej się brudzi i łatwiej ją uszkodzić przy załadunku. To widać po tygodniu jazdy, nie po pierwszym teście na parkingu.
Rodzaje kamer cofania oraz typowe elementy zestawu instalacyjnego
Na rynku dominują kamery uniwersalne i dedykowane. Dedykowana lepiej pasuje do elementów nadwozia, bywa zintegrowana z lampką podświetlenia tablicy albo klamką, a instalacja często idzie przez gotowe przejściówki. Uniwersalna jest tańsza i bardziej elastyczna, ale częściej kończy się wierceniem, dobieraniem śrub i kombinowaniem z kątem.
Jeśli chodzi o miejsce osadzenia, spotyka się cztery typowe warianty: ramka tablicy rejestracyjnej, zamiana jednej z lampek tablicy na moduł z kamerą, montaż w gzymsie lub na klapie oraz instalacja w zderzaku. Każdy z nich wpływa na pole widzenia i na to, jak szybko kamera łapie brud spod kół.
Transmisja obrazu bywa przewodowa albo „bezprzewodowa”. Przewód wideo ma swoje minusy w montażu, ale daje stabilny sygnał i brak opóźnień. Zestawy bezprzewodowe eliminują długi kabel wideo przez całe auto, jednak obraz potrafi rwać przy zakłóceniach, a opóźnienie przy włączaniu wstecznego jest wyraźne w części instalacji. I tak trzeba doprowadzić zasilanie do kamery, więc przewody nie znikają.
Typowy zestaw to kamera, przewód wideo RCA, przewody zasilania oraz przewód sygnału wstecznego do przełączania obrazu w radiu lub monitorze. Często w komplecie idzie długi kabel AV z cienkim czerwonym przewodem biegnącym obok. Ten czerwony przewód to najczęściej „trigger” do przekazania sygnału wstecznego z tyłu auta na przód. W praktyce żółty wtyk RCA odpowiada za obraz, masa jest czarna, a zasilanie kamery opisane jako 12 V lub VCC.
Lokalizacja montażu kamery i prowadzenie instalacji w nadwoziu
Miejsce montażu wybiera się pod kątem widoczności zderzaka, kąta i odporności na wodę. Kamera, która pokazuje tylko to, co dzieje się dwa metry za autem, jest mało użyteczna przy podjeżdżaniu pod hak czy krawężnik. Z kolei zbyt szeroki kąt i za dużo nieba na ekranie dają ładny obraz, ale gorszą kontrolę odległości.

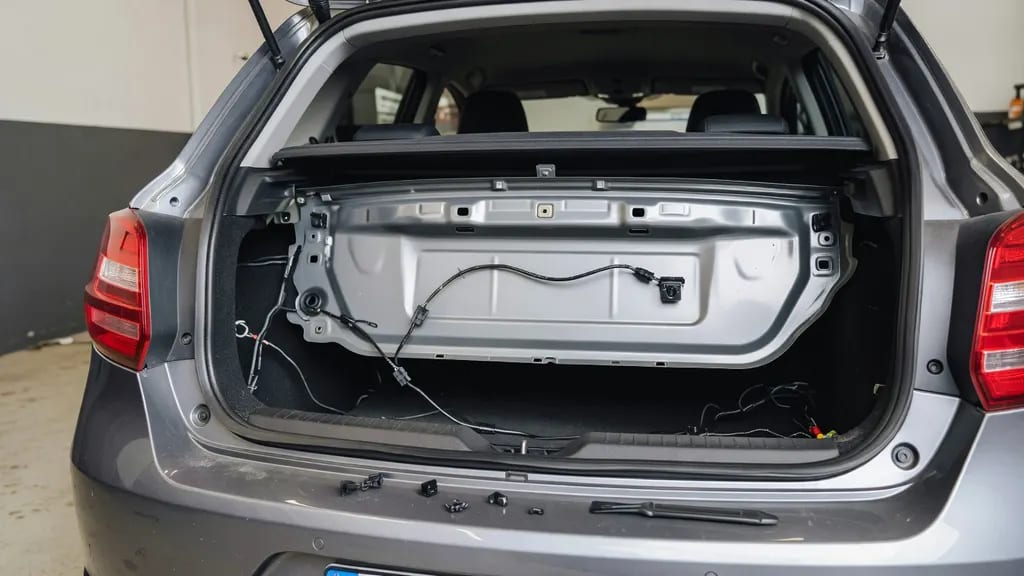

Klapa bagażnika ułatwia prowadzenie przewodów do wnętrza, bo często ma fabryczne peszle i przepusty. Montaż w zderzaku bywa bardziej pracochłonny: trzeba uważać na belkę, pianki, przewody czujników i wiązki haka. W okolicy tablicy rejestracyjnej jest najprościej, ale tam kamera zbiera najwięcej brudu z tylnej osi.
Przeprowadzenie przewodu do bagażnika robi się przez fabryczne przepusty, jeśli są dostępne, albo przez wolne gumowe przelotki. Liczy się szczelność. Woda, która dostanie się do wnętrza klapy, potrafi narobić szkód szybciej niż sama kamera. Połączenia warto umieścić w suchym miejscu, nie w zagłębieniu przy zderzaku.
Przewód wideo prowadzi się do przodu auta wzdłuż progów i pod osłonami słupków, z dala od elementów ruchomych. W praktyce problemem są ostre krawędzie blachy i miejsca, gdzie tapicerka pracuje. Wystarczy jeden przetarty odcinek, by obraz zaczął śnieżyć. Prosty błąd.
Zabezpieczenie połączeń to nie tylko taśma. Przy zewnętrznych przejściach ważniejsze jest uszczelnienie i sensowne poprowadzenie kabla, żeby woda nie spływała po przewodzie wprost do wnętrza. Opaski zaciskowe trzymają wiązkę w ryzach, a miejsca narażone na korozję nie powinny mieć gołej miedzi.
Zasilanie kamery i sygnał włączenia biegu wstecznego
Najczęściej kamera jest zasilana z obwodu światła cofania. Logika jest prosta: wrzucenie wstecznego uruchamia lampę, na przewodzie pojawia się 12 V, kamera startuje i wysyła obraz. Trzeba znaleźć plus od żarówki cofania oraz pewną masę, najlepiej w tym samym rejonie lampy.
Jakość obrazu potrafi zależeć od stabilności zasilania. Jeśli na przewodach są spadki napięcia albo kiepskie połączenie masy, na ekranie pojawiają się migotania lub chwilowe zaniki. Zdarza się to szczególnie po „szybkich” podpięciach na skrętkę i taśmę. Działa, dopóki nie przyjdzie wilgoć i wibracje.
Osobnym tematem jest przewód reverse/trigger. W wielu zestawach cienki czerwony przewód biegnie przy kablu RCA od tyłu do przodu auta. Z tyłu dostaje sygnał 12 V z obwodu światła cofania, a z przodu trafia do wejścia REVERSE w radiu lub monitorze. Radio wie wtedy, że ma przełączyć się na obraz z kamery, nawet jeśli kamera jest już zasilona.
W autach z monitoringiem żarówek i bardziej rozbudowaną elektroniką zdarzają się nietypowe objawy: błędy spalonej żarówki, mruganie, krótkie impulsy napięcia zamiast stałych 12 V. Kamera potrafi wtedy startować i gasnąć. Czasem pomaga separacja zasilania lub pobranie sygnału sterującego w innym punkcie instalacji, ale to zależy od konkretnego auta i od tego, skąd radio bierze informację o wstecznym.
Alternatywą jest zasilanie kamery po zapłonie (ACC) i użycie samego triggera do przełączania obrazu. Kamera pracuje wtedy dłużej, a start po wrzuceniu wstecznego bywa szybszy. Stałe 12 V spotyka się rzadziej, bo oznacza ciągłą pracę i ryzyko rozładowania akumulatora przy dłuższym postoju.

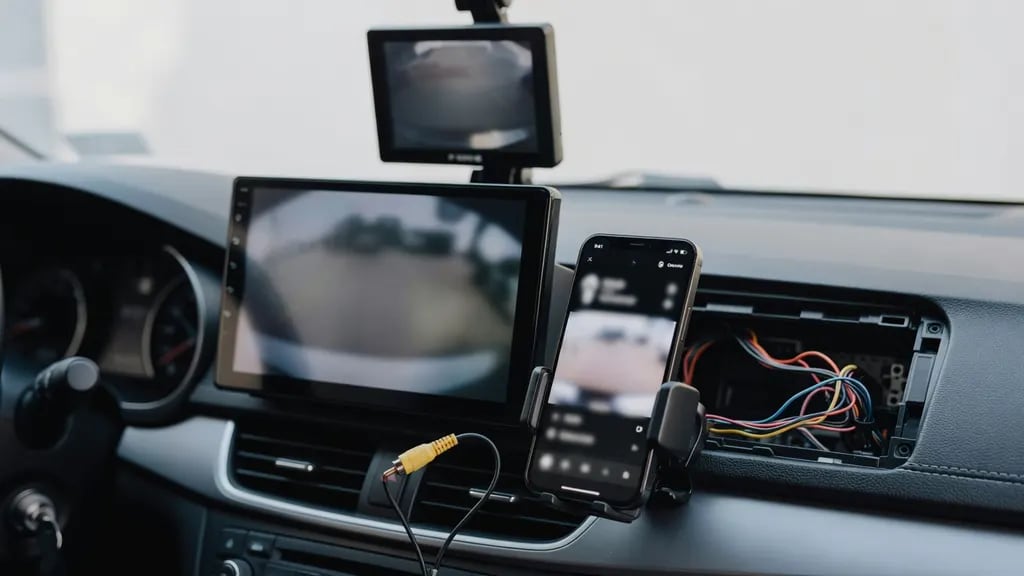

Integracja obrazu z odbiornikiem: radio, stacja multimedialna, ekran, lusterko, telefon
Połączenie z radiem lub stacją multimedialną
Większość stacji multimedialnych ma wejście CAM-IN w formie gniazda RCA i osobny przewód REVERSE w wiązce. Do CAM-IN idzie żółty przewód wideo, a na REVERSE podaje się 12 V z obwodu cofania. Bez tego drugiego sygnału radio często nie przełączy obrazu automatycznie, mimo że kamera działa.
Kompatybilność nie sprowadza się do wtyczki. Kamery analogowe pracują w określonym standardzie sygnału wideo, a radio musi go obsłużyć i mieć aktywowane wejście w ustawieniach. Zdarza się, że obraz jest czarno-biały albo przewijany, gdy standard się nie zgadza. To widać od razu po podłączeniu testowym.
Linie pomocnicze bywają generowane przez kamerę albo przez radio. Jeśli aktywne są oba źródła, na ekranie pojawiają się podwójne linie i wygląda to źle. Kalibracja ma sens wtedy, gdy kamera jest ustawiona równo i pokazuje fragment zderzaka; przy krzywo zamontowanym obiektywie linie nie uratują sytuacji.
Połączenie z osobnym ekranem lub monitorem
Osobny monitor działa najczęściej na zasadzie automatycznego przełączania po pojawieniu się sygnału wstecznego. Dostaje zasilanie, masę i przewód sterujący, a sygnał wideo idzie do wejścia AV. Rozwiązanie jest proste, ale oznacza dodatkowy element w kabinie i kolejne miejsce, gdzie można poprowadzić przewody tak, by nie przeszkadzały.
Przy długim prowadzeniu kabla wideo przez samochód kluczowe jest unikanie zakłóceń. Przewód puszczony razem z wiązką zasilającą lub w pobliżu modułów komfortu potrafi łapać „śnieg”. W praktyce pomaga prowadzenie go wzdłuż fabrycznych tras w progach i unikanie zwijania nadmiaru w pętle.
Obraz w lusterku wewnętrznym
Lusterka z monitorem wymagają doprowadzenia zasilania i sygnału wideo do strefy podsufitki. Tryb kamery uruchamia sygnał wstecznego, podobnie jak w radiu. Montaż jest mniej widoczny, ale pracy jest więcej, bo kabel trzeba przeprowadzić przez słupki.
W słupkach A i w podsufitce trzeba brać pod uwagę kurtyny powietrzne. Przewód nie może leżeć w torze ich otwarcia ani być przypięty do elementów, które pracują przy wystrzale. To nie jest miejsce na przypadkowe opaski. Lepiej poprowadzić wiązkę fabryczną trasą, nawet jeśli oznacza to dłuższe rozbieranie osłon.
Wykorzystanie telefonu jako wyświetlacza
Telefon jako ekran pojawia się głównie w zestawach Wi-Fi/IP, gdzie kamera tworzy własną sieć i wysyła obraz do aplikacji. Działa to, ale opóźnienie i czas zestawienia połączenia potrafią irytować przy szybkim manewrze. Obraz jest, gdy już się pojawi.
Kamery analogowe można połączyć z telefonem przez konwerter lub przechwytywanie sygnału, jednak to oznacza kolejne urządzenia, zasilanie i więcej punktów awarii. W codziennej eksploatacji problemem bywa stabilność połączenia i to, że telefon nie zawsze zachowuje się przewidywalnie po uruchomieniu wstecznego.
Warianty instalacji: dedykowana, uniwersalna, ramka tablicy oraz rozwiązania bezprzewodowe
Kamery w ramce tablicy rejestracyjnej montuje się szybko, bo nie wymagają ingerencji w klapę czy zderzak. W zamian dostaje się niskie położenie obiektywu, które łapie wodę i pył. Po kilku dniach w trasie obiektyw często wygląda tak, jakby był przetarty błotem. I obraz też tak wygląda.
Moduły w lampce podświetlenia tablicy są estetyczniejsze, bo wpasowują się w fabryczny element. Trzeba jednak dopilnować uszczelnienia, bo obudowa pracuje w strefie, gdzie woda i sól są codziennością. W nocy liczy się też to, jak kamera radzi sobie z punktowym światłem tablicy i lamp cofania; przy słabym doświetleniu obraz potrafi się „pompować” jasnością.
Kamera dedykowana ogranicza wiercenie i częściej ma gotowe przejściówki do instalacji auta. Z drugiej strony potrafi mieć nietypowe złącza, a niekiedy wymaga konkretnego adaptera do radia fabrycznego. Uniwersalna jest prostsza po stronie elektroniki, ale montaż mechaniczny bywa loterią: źle ustawiony kąt kończy się obrazem, który pokazuje głównie asfalt albo niebo.
Zestawy bezprzewodowe i tak potrzebują przewodowego zasilania po obu stronach: kamera z tyłu i odbiornik z przodu muszą dostać 12 V i masę. Moduły montuje się tam, gdzie nie są zalewane wodą i gdzie nie tłumi ich metalowa konstrukcja. Typowe źródła zakłóceń to przetwornice LED, ładowarki USB i słabe masy. Widać to w postaci skaczących pasów na ekranie.
Uruchomienie, testy działania i najczęstsze problemy po podłączeniu
Test przed złożeniem tapicerki oszczędza czas. Najpierw sprawdza się, czy po wrzuceniu wstecznego obraz pojawia się od razu i czy przełączanie na ekranie jest powtarzalne. Dopiero potem ma sens spinanie wiązek i domykanie progów. Rozbieranie tego drugi raz boli.
Brak obrazu to najczęściej trzy rzeczy: brak zasilania kamery, zły punkt masy albo podłączenie wideo do niewłaściwego wejścia w radiu. Czarny ekran przy działającym przełączaniu sugeruje problem z sygnałem wideo lub standardem, a obraz pojawiający się tylko czasami często wskazuje na luźne złącze RCA albo przerwę na przewodzie w przegubie klapy. Ten przegub to klasyczne miejsce awarii.
Zakłócenia i „śnieg” bywają skutkiem pętli masy, szczególnie gdy kamera i radio mają masę pobraną w odległych punktach karoserii. Objawem są pasy i wędrujące prążki, które zmieniają się wraz z obrotami silnika lub włączeniem odbiorników. Pomaga uporządkowanie masy, poprawa połączeń i unikanie przypadkowych punktów masowych pod lakierem.
Diagnostyka przewodów sprowadza się do sprawdzenia ciągłości, polaryzacji zasilania i tego, czy sygnał wstecznego faktycznie trafia na wejście REVERSE w radiu. Odwrócony obraz bywa winą przełącznika na kamerze albo pętli na przewodzie, którą trzeba przeciąć lub zewrzeć, zależnie od modelu. Takie drobiazgi potrafią zająć więcej czasu niż sam montaż kamery.
W nocy najczęściej wychodzi brud i odbicia. Obiektyw ubrudzony solą rozprasza światło z lamp cofania, a obraz robi się mleczny. Doświetlenie IR lub LED z kamery nie zawsze pomaga, bo potrafi odbić się od mokrego zderzaka i oślepić przetwornik. Czysta szybka kamery robi różnicę. Prosta sprawa.
