Rola zaworu rozprężnego w układzie klimatyzacji samochodowej
Zawór rozprężny odpowiada za dławienie i dozowanie czynnika chłodniczego do parownika. W praktyce to on ustala, ile czynnika trafia na stronę niskiego ciśnienia w danym momencie, a więc wprost wpływa na to, czy parownik jest prawidłowo „zasilany” i czy ma z czego odbierać ciepło.
Jego praca jest powiązana z temperaturą i ciśnieniem, ale też z obciążeniem cieplnym kabiny. Gdy do auta wpada gorące powietrze i dmuchawa pracuje na wyższym biegu, parownik dostaje większy ładunek ciepła i układ powinien podać więcej czynnika. Przy małym obciążeniu zawór ogranicza przepływ, żeby nie doprowadzić do zalania parownika cieczą.
Sprawny zawór stabilizuje temperaturę nawiewu i utrzymuje warunki bezpieczne dla sprężarki. Zbyt mały przepływ podnosi przegrzanie i temperaturę tłoczenia, zbyt duży zwiększa ryzyko powrotu cieczy na ssaniu. To nie są abstrakcje. Po awarii, w której zawór się przywiesza, w kabinie potrafi raz chłodzić, raz nie, a manometry pokazują skaczące wartości
Typy zaworów rozprężnych spotykane w motoryzacji i ich cechy diagnostyczne
W autach spotyka się termostatyczny zawór rozprężny (TXV) oraz dyszę dławiącą (orifice tube). TXV reguluje przepływ w sposób aktywny i reaguje na warunki na wyjściu parownika. Dysza jest elementem stałodławiącym, a regulacja odbywa się pośrednio przez pracę sprężarki i ciśnienia w układzie. Z punktu widzenia diagnostyki to ważne: przy dyszy bardziej widoczne są cykle pracy i wahania po stronie niskiej, a przy TXV oczekuje się stabilniejszej regulacji.

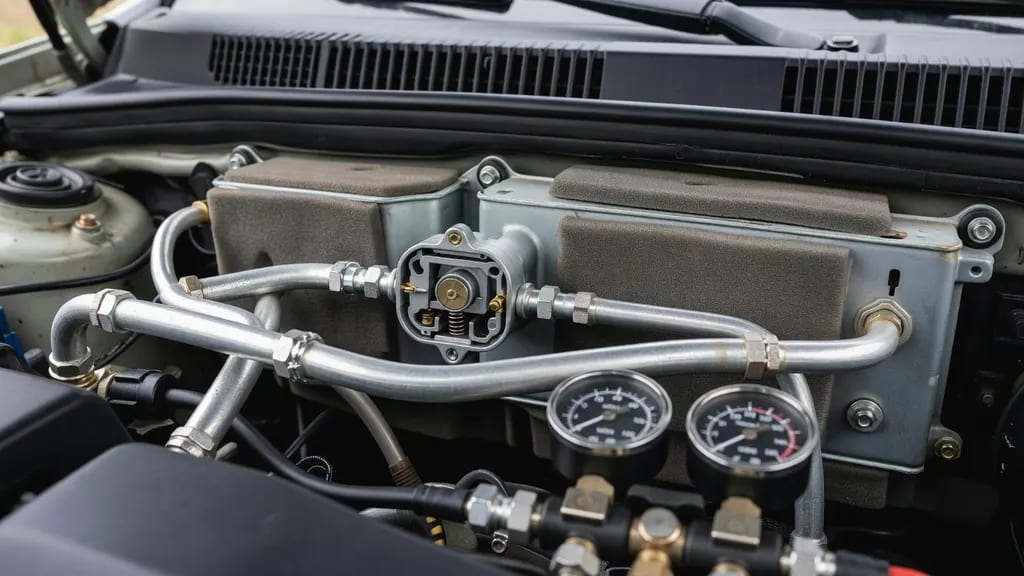

Konstrukcyjnie TXV bywa blokowy (często przy grodzi, na połączeniu przewodów z parownikiem) albo liniowy, wstawiony w przewód. Dysza dławiąca siedzi w przewodzie cieczowym, czasem w szybkozłączu, i bywa wyposażona w sitko zbierające zanieczyszczenia. Miejsce montażu ma znaczenie, bo umożliwia ocenę temperatur przewodów przed i za elementem dławiącym bez rozbierania połowy auta.
Najbardziej wrażliwe na brud są iglica, gniazdo oraz kanały przepływowe. W TXV dochodzi jeszcze część sterująca, która może się rozszczelnić lub stracić prawidłową reakcję na temperaturę. Przy dyszy często widać problem już na sitku: potrafi być oblepione opiłkami po awarii sprężarki. To wraca w serwisach jak bumerang.
Symptomy wskazujące na nieprawidłową pracę zaworu rozprężnego
Najprostszy sygnał to słabe chłodzenie mimo tego, że sprężarka pracuje i wentylator skraplacza się załącza. Kierowca opisuje to jako „klima działa, ale nie ciągnie”. Na szybkie schładzanie kabiny nie ma co liczyć.
Druga rzecz to dźwięki: syczenie, bulgot, szum przepływu, które nasilają się przy zmianie obrotów silnika lub biegu dmuchawy. Sam odgłos nie rozstrzyga winy zaworu, ale gdy koreluje z falowaniem temperatury nawiewu, robi się podejrzanie.
Falowanie temperatury w kabinie to klasyk. Chłodzi mocno przez kilkadziesiąt sekund, potem słabnie, po chwili znowu wraca. W autach z czujnikiem temperatury parownika układ czasem próbuje to maskować sterowaniem sprężarką, ale charakter „pulsowania” da się wyczuć.
Oblodzenie parownika albo przewodu ssącego po stronie niskiego ciśnienia też pasuje do obrazu. Widziany gołym okiem szron na przewodzie przy grodzi nie jest normalny przy sprawnym przepływie powietrza i poprawnym dozowaniu. To krótki komunikat od układu: coś nie trzyma równowagi.
Do tego dochodzą anomalie ciśnień. Przy przytkaniu można zobaczyć niskie ciśnienie ssania i jednocześnie podbite ciśnienie tłoczenia, bo skraplacz „pompuje”, a parownik nie dostaje czynnika. Przy zaworze zbyt otwartym sytuacja się odwraca: ssanie rośnie, a po stronie wysokiej bywa zaskakująco spokojnie, choć wydajność w kabinie nie musi być dobra.
Pomiary ciśnień i temperatur w diagnostyce zaworu rozprężnego
Odczyty po stronie niskiego i wysokiego ciśnienia
Manometry nie mówią wszystkiego, ale bez nich łatwo błądzić. Przy ograniczonym przepływie przez zawór lub dyszę strona niskiego ciśnienia potrafi „zapaść się” poniżej typowych wartości roboczych, a wysoka idzie w górę, bo skraplacz dostaje dużo energii od sprężarki, lecz układ nie oddaje jej w parowniku. W drugą stronę, zawór „otwarty” albo przywieszony w pozycji otwartej winduje ciśnienie po stronie niskiej i obniża różnicę ciśnień potrzebną do sensownej pracy parownika.
Warunki pomiaru mają znaczenie: temperatura otoczenia, obroty silnika, prędkość dmuchawy i stan skraplacza. W warsztacie często widać to od razu: auto z brudnym skraplaczem potrafi pokazać wysokie ciśnienie niezależnie od tego, czy zawór jest zdrowy. Dlatego sama liczba na HP bez kontekstu jest mało warta.
Ważne jest też porównanie ciśnienia statycznego (silnik i sprężarka wyłączone, układ w równowadze) z roboczym. Statyczne, zgodne z temperaturą otoczenia, sugeruje że w układzie jest czynnik, ale nie potwierdza prawidłowego ładunku ani drożności. Robocze pokazuje dynamikę i to, czy zawór faktycznie dozuje.
Temperatura przewodów i parownika jako wskaźniki przepływu
Pomiar temperatur przewodów daje szybki obraz tego, gdzie układ traci energię. Na stronie wysokiej, od wyjścia skraplacza do wejścia zaworu, oczekuje się stabilnego, wyraźnie chłodniejszego przewodu po skropleniu czynnika. Gwałtowny spadek temperatury w jednym punkcie przed zaworem potrafi wskazać na dławienie gdzie indziej, choćby na zapchanym osuszaczu.
Na wyjściu z parownika i na przewodzie ssącym sytuacja jest bardziej wymowna. Gdy zawór przytyka, ssanie robi się wyraźnie cieplejsze niż powinno, bo parownik jest niedożywiony i czynnik kończy odparowanie zbyt wcześnie. Gdy zawór przepuszcza za dużo, przewód ssący schodzi bardzo nisko z temperaturą, pojawia się szron, a praca staje się niestabilna.
Charakterystyczne są też „przeskoki” temperatur: rura zimna, po chwili cieplejsza, potem znów zimna, bez logicznej zmiany warunków. W realnej eksploatacji takie skoki często idą w parze z wahaniem ciśnienia LP. I to się da złapać bez długich testów.
Przegrzanie (superheat) i dochłodzenie (subcooling) w ocenie pracy zaworu
Ocena przegrzania na wyjściu parownika pomaga ustalić, czy zawór podaje właściwą ilość czynnika. Duże przegrzanie oznacza, że parownik nie dostaje dość czynnika i kończy odparowanie zbyt wcześnie, a dalsza część wymiennika ogrzewa już sam gaz. Małe przegrzanie zbliża układ do granicy, przy której ciecz może wracać na sprężarkę.
Dochłodzenie na wyjściu skraplacza mówi, czy na zawór trafia stabilnie skroplony czynnik. Gdy dochłodzenie jest słabe, zawór może dostawać mieszaninę i zachowywać się nerwowo, choć sam nie jest przyczyną. Takie przypadki trafiają się, gdy skraplacz nie ma warunków do oddania ciepła albo gdy ładunek czynnika jest nieprawidłowy.
Te parametry potrafią też wprowadzić w błąd, jeśli pomiar temperatur jest robiony w złym miejscu albo przepływ powietrza przez parownik jest ograniczony. Zaparowany czujnik, słaba dmuchawa, brudny filtr kabinowy i nagle przegrzanie wygląda jak problem zaworu, choć układ chłodniczy robi swoje, a zawodzi strona powietrzna.
Różnicowanie usterek o podobnych objawach
Zapchany osuszacz lub filtr potrafi imitować przytkanie zaworu. Różnica często wychodzi na temperaturach przewodów: przy ograniczeniu na osuszaczu pojawia się wyraźny spadek temperatury i „złamanie” na stronie wysokiej jeszcze przed zaworem, czasem z oszronieniem elementu. Przy zaworze dławienie jest już przy wejściu do parownika, więc anomalia skupia się bliżej grodzi.
Kiedy przepływ powietrza przez parownik jest słaby, wydajność spada, a parownik łatwiej obladza się miejscowo. Efekt w kabinie bywa podobny do złego dozowania: chłodzi na początku, potem słabnie. W warsztacie nieraz wychodzi to banalnie: filtr kabinowy tak zapchany, że dmuchawa ledwo przepycha powietrze.
Problemy po stronie wysokiej często wynikają z wentylatora skraplacza albo zabrudzonego skraplacza. Wtedy ciśnienie HP rośnie szybko na postoju, a po ruszeniu potrafi wrócić do normy, bo pęd powietrza zastępuje brak wydajnego wentylatora. Zawór rozprężny w takim układzie dostaje trudne warunki, ale nie jest punktem zapalnym.
Usterki sprężarki też potrafią wyglądać jak problem zaworu. Niska różnica ciśnień, wolne narastanie HP i brak chłodu mogą wynikać z niskiej wydajności, zaworu sterującego w sprężarce o zmiennej wydajności albo problemu ze sprzęgłem, jeśli jest zastosowane. W takich przypadkach temperatury przewodów nie tworzą typowego obrazu dławienia.
Nieprawidłowa ilość czynnika komplikuje interpretację wszystkiego. Zaniżony ładunek podnosi przegrzanie i obniża wydajność, a zawór może pracować na skraju zakresu. Przeładowanie częściej podbija HP i pogarsza pracę skraplacza, a objawy w kabinie bywają rozczarowujące mimo „dobrych” liczb na LP.
Najczęstsze tryby uszkodzeń zaworu rozprężnego i ich przyczyny
Najczęściej zaczyna się od zanieczyszczeń. Po awarii sprężarki w układ lecą opiłki i drobiny metalu, które potrafią zablokować iglicę albo zatkać sitko. Drugi wróg to wilgoć: w obecności wody tworzą się osady i lodowe korki w miejscach dławienia, a zawór pracuje skokowo.
Zatarcie elementu dławiącego i przywieszanie iglicy daje objawy, które trudno pomylić z „normalną” pracą klimatyzacji. Raz działa, raz nie. Po postoju w cieniu potrafi wrócić do życia, po rozgrzaniu znów przestaje trzymać parametry. Takie historie regularnie wracają w samochodach, które długo jeździły z zaniedbaną obsługą układu.
W zaworach termostatycznych dochodzi ryzyko nieszczelności elementu czujnikowego lub problemu z przekazywaniem temperatury. Wtedy zawór reaguje z opóźnieniem albo ustawia się w nieadekwatnej pozycji. Układ robi się trudny do „ustabilizowania”, nawet przy stałych warunkach pracy.
Skutki uboczne nie kończą się na komforcie. Przy niedostatecznym zasilaniu parownika rośnie temperatura tłoczenia, a olej w sprężarce dostaje cięższe warunki. Przy zbyt dużym przepływie pojawia się ryzyko powrotu cieczy, co kończy się spienieniem oleju i uderzeniami hydraulicznymi. Sprężarka tego nie lubi. Krótko mówiąc: zawór może ją wykończyć.
Wnioski serwisowe po diagnozie i konsekwencje dla trwałości sprężarki
Podejrzenie zaworu jest zasadne wtedy, gdy objawy z kabiny idą w parze z pomiarami: nietypowe relacje LP i HP, skoki temperatur przewodów przy parowniku i brak stabilizacji pracy mimo poprawnej pracy wentylatorów oraz drożnego przepływu powietrza. Sama słaba wydajność bez danych liczbowych to za mało, bo ten sam efekt da przeładowanie, brudny skraplacz albo niedomagająca sprężarka.
Przy potwierdzonej usterce rzadko kończy się na wymianie samego zaworu. Istotna jest czystość układu, stan osuszacza i kwestia ewentualnych opiłków po wcześniejszych problemach sprężarki. Jeśli zawór się zatarł przez zanieczyszczenia, pozostawienie brudu w przewodach oznacza szybki powrót awarii i kolejne koszty.
Dalsza jazda z wadliwym zaworem ma konkretne ryzyka: powrót cieczy na sprężarkę, przegrzewanie po stronie wysokiej, spadek smarowania i w skrajnym przypadku zatarcie. Układ klimatyzacji potrafi działać „jakoś” jeszcze długo, ale sprężarka płaci za to pierwsza.
Po naprawie kluczowe są parametry pracy, a nie subiektywne odczucie chłodu przez pierwsze pięć minut. Stabilność ciśnień, powtarzalne przegrzanie, brak oblodzeń i brak odgłosów przepływu przy zmianie obciążenia mówią więcej. Temperatura nawiewu też, ale tylko w zestawie z resztą obrazu układu.
