Rola alternatora w układzie ładowania i powiązane elementy
Alternator w czasie pracy silnika zasila odbiorniki elektryczne i uzupełnia energię w akumulatorze. W praktyce oba zadania są ze sobą spięte: gdy instalacja ma duże zapotrzebowanie, a akumulator jest słabszy, układ ładowania pracuje pod większym obciążeniem i szybciej ujawniają się problemy.
Na wynik pomiarów wpływają nie tylko uzwojenia alternatora. W grze są regulator napięcia, szczotki i pierścienie ślizgowe, mostek prostowniczy, a także elementy stricte mechaniczne: pasek i napinacz. Dochodzą do tego przewody dodatnie i masy, punkty połączeń na nadwoziu oraz bezpieczniki i złącza w torze ładowania. Czasem winny jest detal: poluzowana klema albo zaśniedziały przewód masowy potrafi zaniżyć napięcie na akumulatorze przy w pełni sprawnym alternatorze.
Objawy awarii mają podobny zestaw: kontrolka ładowania, spadki napięcia odczuwalne jako przygasanie świateł, problemy z rozruchem po krótkich trasach, resetujące się radio lub multimedia. Zdarza się też migotanie oświetlenia na biegu jałowym. W wielu autach wyraźnie słychać wtedy zmianę pracy silnika, bo sterownik próbuje stabilizować obroty przy wahaniach obciążenia elektrycznego.
Wielkości elektryczne istotne przy ocenie ładowania
Napięcie spoczynkowe akumulatora bywa mylące, jeśli ma służyć do oceny alternatora. Pokazuje głównie kondycję i stopień naładowania baterii, a nie wydajność ładowania w trakcie pracy silnika. Da się spotkać sytuację, w której akumulator po nocnym postoju ma niskie napięcie, ale alternator ładuje prawidłowo. I odwrotnie: akumulator wygląda dobrze, a ładowania realnie brakuje.
Podstawowym wskaźnikiem pracy alternatora jest napięcie ładowania mierzone przy pracującym silniku. Dla instalacji 12 V typowy zakres stabilnej pracy to 13,8–14,7 V, zależnie od temperatury i strategii sterowania. W nowszych autach z ładowaniem inteligentnym wartości potrafią się zmieniać w trakcie jazdy, ale na postoju, na ciepłym silniku, napięcie nadal powinno trzymać sensowny poziom bez skoków.
Sam prąd ładowania mówi dużo, ale jego interpretacja wymaga kontekstu. Po rozruchu wartości są wysokie, potem spadają, gdy akumulator się doładowuje. Do tego dochodzi pobór odbiorników: ogrzewanie szyby, dmuchawa, światła, fotel, pompy. Wypadkowy bilans prądów bywa inny niż intuicja podpowiada, bo alternator jednocześnie zasila instalację i akumulator.
Spadki napięć na przewodach to częsta przyczyna „pozornych” usterek alternatora. Różnica 0,3–0,6 V między alternatorem a klemami akumulatora potrafi już robić różnicę w doładowaniu, zwłaszcza zimą i na krótkich odcinkach. W warsztacie takie przypadki trafiają się częściej niż uszkodzone uzwojenie alternatora. Po prostu połączenia starzeją się szybciej niż sama maszyna
Przygotowanie do pomiarów miernikiem i zasady bezpieczeństwa
Do podstawowej oceny wystarczy multimetr z zakresem napięcia DC do 20 V lub automatycznym. Pomiar prądu wprost multimetrem jest trudniejszy i ryzykowny, dlatego w praktyce najwygodniejsze są cęgi prądu stałego, jeśli są dostępne. Przydają się też solidne przewody pomiarowe; cienkie sondy z luźnymi końcówkami potrafią przekłamywać wynik przez sam kontakt.
Warunki mają znaczenie: temperatura otoczenia, stopień naładowania akumulatora, obroty silnika i włączone odbiorniki. Napięcie ładowania nie musi być identyczne na zimnym i ciepłym silniku. Różni się też na biegu jałowym i przy 2000 obr./min, zwłaszcza gdy pasek jest zużyty albo napinacz słaby.
W komorze silnika najwięcej szkody robi pośpiech. Elementy wirujące są blisko, a zwarcie na zaciskach akumulatora lub na wyjściu B+ alternatora kończy się iskrzeniem i potrafi stopić końcówkę przewodu. Punkt podłączenia sond powinien być stabilny, bez trzymania ręką tuż przy pasku. To nie jest miejsce na balansowanie przewodem między wentylatorem a kolektorem
Typowe błędy są powtarzalne: zły zakres miernika, pomiar w trybie AC zamiast DC, słaby kontakt sond z klemą, a przede wszystkim korzystanie z przypadkowego punktu masy. Lakierowana śruba na podłużnicy bywa „masą” tylko z wyglądu. Potem wychodzi napięcie niskie, a alternator niesłusznie ląduje na liście podejrzanych.
Pomiary napięcia na akumulatorze w różnych stanach pracy
Pierwszy pomiar robi się przy wyłączonym silniku, na klemach akumulatora. To punkt odniesienia, który pozwala zauważyć, czy akumulator nie jest głęboko rozładowany jeszcze przed uruchomieniem. Jeśli napięcie spoczynkowe jest wyraźnie niskie, dalsze wyniki po odpaleniu mogą przez chwilę wyglądać „świetnie”, bo alternator będzie intensywnie doładowywał baterię.
Po uruchomieniu silnika miernik powinien pokazać wzrost napięcia. Warto spojrzeć na stabilność wskazań: równa wartość to jedno, a pływanie o kilka dziesiątych wolta lub wyraźne skoki to drugie. Przy podwyższonych obrotach, w okolicach 1500–2500 obr./min, układ ładowania powinien utrzymać napięcie bez nerwowych zmian.
Obciążenie instalacji weryfikuje rezerwę alternatora i jakość połączeń. Włączenie świateł mijania, dmuchawy na wyższy bieg i ogrzewania tylnej szyby to szybki test, czy napięcie nie siada gwałtownie. Jeżeli po dołożeniu odbiorników wskazanie spada i nie wraca, a do tego pojawia się migotanie świateł, warto podejrzewać problem z wydajnością ładowania albo spadkami napięć w instalacji.
Interpretacja wyników napięcia
Za poprawny wynik w typowej instalacji 12 V przyjmuje się stabilne 13,8–14,7 V na klemach akumulatora przy pracującym silniku. Na biegu jałowym w niektórych autach wartość bywa niższa, ale po podniesieniu obrotów powinna wrócić w zakres roboczy. W praktyce, jeśli auto stoi na postoju, a napięcie trzyma 14,2–14,5 V bez wahań, układ ładowania na tym etapie wygląda zdrowo.
Napięcie zbyt niskie oznacza niedoładowanie. Skutki są proste: po kilku dniach krótkich tras rozruch staje się ciężki, a elektronika zaczyna reagować błędami, bo spada rezerwa energii. Kierunki dalszej diagnostyki to pasek i napinacz, szczotki i regulator, stan masy silnika oraz przewód dodatni do akumulatora, w tym bezpieczniki w torze ładowania.
Napięcie zbyt wysokie to inny problem, bo grozi przeładowaniem. Akumulator szybciej się starzeje, może pojawić się intensywniejsze gazowanie, a w skrajnych przypadkach zapach z komory silnika. Najczęściej podejrzenie idzie w stronę regulacji napięcia, ale zanim zapadnie wyrok, warto wykluczyć błąd pomiaru wynikający z kiepskiego punktu masy.
Pomiary bezpośrednio na alternatorze i diagnostyka spadków napięcia

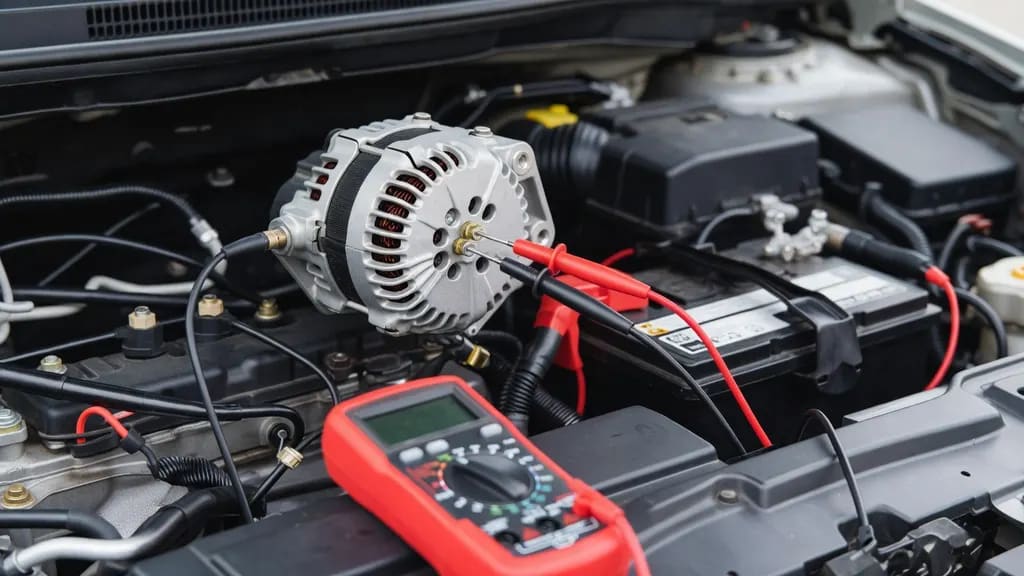

Pomiar na samym alternatorze pozwala oddzielić pracę urządzenia od strat w instalacji. Punkt dodatni to wyjście B+ na alternatorze, a masę można wziąć z obudowy alternatora lub z bloku silnika. Taki odczyt pokazuje, ile napięcia alternator realnie generuje.
Kluczowe jest porównanie wyniku z alternatora z napięciem na klemach akumulatora w tych samych warunkach: te same obroty, to samo obciążenie odbiornikami. Jeżeli na alternatorze jest 14,4 V, a na akumulatorze 13,7 V, problemem nie jest „słabe ładowanie”, tylko spadek na przewodach lub połączeniach. Tego nie widać, jeśli mierzy się tylko na akumulatorze.
Najczęściej winne są: przewód plusowy od alternatora, punkty masowe między silnikiem a nadwoziem, klemy akumulatora, a także łączniki i bezpieczniki wysokoprądowe w torze ładowania. W praktyce trafiają się też pęknięte żyły przewodu pod izolacją, które działają jak zwężka: na postoju jeszcze przejdzie, pod obciążeniem robi się gorąco i napięcie leci w dół. Dotknięcie takiego miejsca po pracy silnika potrafi być wymowne, choć to już obserwacja, nie pomiar.
Skutek spadków napięcia jest podstępny: alternator „na sobie” pracuje prawidłowo, a akumulator dostaje za mało. Kontrolka ładowania nie zawsze się zapala, bo sterownik widzi napięcie na alternatorze, nie na klemach. Auto jeździ, ale akumulator konsekwentnie traci energię.
Ocena prądu ładowania oraz metody pomiaru z ograniczonymi narzędziami
Prąd ładowania po rozruchu potrafi być wysoki, szczególnie po krótkich przejazdach i przy niskiej temperaturze. Potem opada, gdy akumulator odzyskuje stan naładowania, a część energii idzie tylko na bieżące potrzeby instalacji. W sprawnym układzie ta dynamika jest widoczna: na początku intensywnie, po kilku minutach spokojniej. Tak to wygląda na żywo.
Cęgi prądu stałego są najwygodniejsze, bo nie trzeba rozłączać instalacji. Obejmuje się nimi przewód dodatni wychodzący z alternatora lub przewód przy akumulatorze, zależnie od dostępu. Odczyt interpretuje się jako trend: po uruchomieniu wyżej, potem niżej; po włączeniu dużych odbiorników bilans się zmienia. Same liczby mają sens dopiero razem z napięciem ładowania.
Pomiar prądu multimetrem wpiętym szeregowo jest wykonalny, ale ma ograniczenia. Większość mierników ma bezpiecznik 10 A, a prądy w torze ładowania potrafią przekroczyć tę wartość natychmiast po starcie silnika. Kończy się to przepalonym bezpiecznikiem w mierniku albo ryzykiem przegrzania przewodów pomiarowych. Dlatego w praktyce ten wariant zostaje dla pomiarów niskich prądów w innych obwodach, nie w głównym torze alternatora.
Warto też rozróżnić, co pokazuje pomiar: prąd ładowania akumulatora i prąd pobierany przez odbiorniki to różne strumienie, które sumują się w instalacji. Przy włączonym ogrzewaniu szyb i dmuchawie alternator może pracować ciężko, a akumulator w tym samym czasie praktycznie nie dostawać energii, mimo że napięcie wygląda poprawnie.
Najczęstsze przyczyny nieprawidłowego ładowania i dalsze kierunki weryfikacji
Zaniżone ładowanie ma kilka powtarzalnych źródeł. Pasek ślizgający się pod obciążeniem i słaby napinacz dają efekt szczególnie widoczny po włączeniu dużych odbiorników; czasem słychać krótkie piszczenie. Zużyte szczotki i pierścienie potrafią objawiać się falowaniem napięcia, a uszkodzony mostek prostowniczy bywa powiązany z zakłóceniami w instalacji i spadkiem wydajności przy obciążeniu. Do tego dochodzą masy i korozja połączeń. Najbardziej prozaiczne usterki naprawdę są częste.
Zawyżone ładowanie najczęściej wiąże się z regulacją napięcia, choć pomiar wykonany na złym punkcie masy potrafi sztucznie zawyżyć wynik. Zdarza się też problem z połączeniami w instalacji po naprawach: źle dobrane końcówki, luźne mocowania, dodatkowe odbiorniki podpięte „na skróty”. W takich przypadkach napięcie bywa niestabilne i zależne od drgań. I wtedy dzieje się magia: raz jest dobrze, raz nie.
W realnych przypadkach towarzyszą temu sygnały poboczne: kontrolka ładowania zapalająca się dopiero na wolnych obrotach, zapach przegrzanego tworzywa w okolicy bezpieczników, wyczuwalnie gorący przewód plusowy, zakłócenia w radiu rosnące wraz z obrotami. Czasem pierwszym tropem jest to, że światła „oddychają” razem z pracą silnika. Krótko: coś nie trzyma parametrów.
Miernik daje solidną bazę, ale ma granice. Przy podejrzeniu uszkodzenia diod i tętnień warto sprawdzić składową AC na akumulatorze podczas pracy silnika, bo wysoka wartość potrafi wskazać problem prostownika. Osobnym tematem jest test akumulatora i test obciążeniowy, bo słaba bateria potrafi maskować lub wyolbrzymiać objawy. Gdy napięcie i spadki nie układają się logicznie, sens ma diagnostyka w serwisie z obciążeniem i analizą przebiegów
